发动机

264 属于型号213, 238, 257

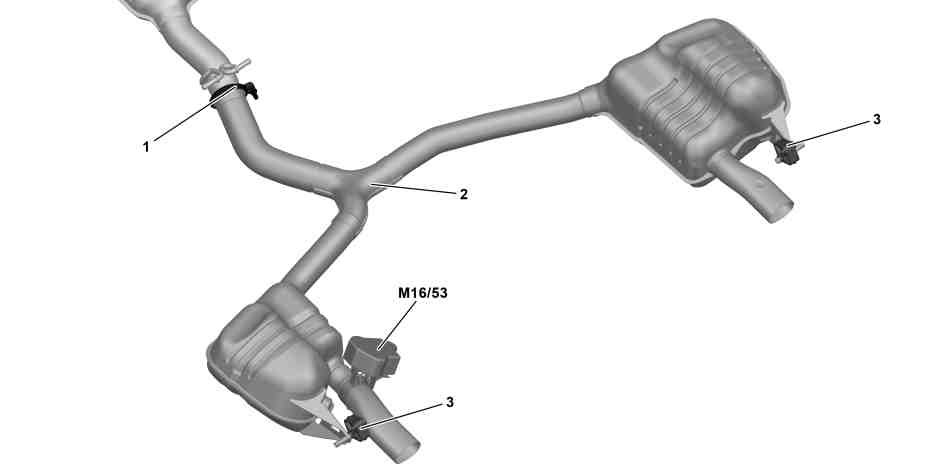

图示为装配发动机 264 的车型 238

1

夹子

3

人造橡胶轴承

2

后消音器

M16/53

左侧排气风门促动马达

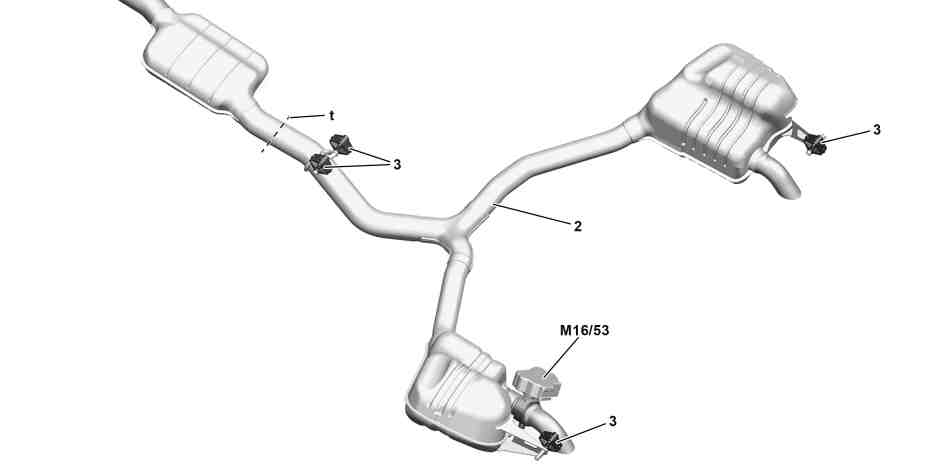

图示为装配发动机 264 的车型 213

2

后消音器

M16/53

左侧排气风门促动马达

3

人造橡胶轴承

t

分离点

a
警告
severity=W

在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。

穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.

AS49.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

e
d

拆卸/安装

1

拆下后部对角支撑杆.

发动机 264 属于型号213.2, 238.4

AR61.10-P-5142LWP

2

支撑后消音器 (2).

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

3

松开并断开左侧排气风门促动马达 (M16/53) 的电气连接器.

4.1

拆下夹子 (1).

发动机 264 属于型号238

i
安装:
更换夹子 (1).

n
夹子 - 连接前部排气系统的连接点到后消音器

*BA49.10-P-1003-02M

4.2

用切管机在分离点 (t) 处断开.

发动机 264 属于型号213, 257

i
安装:
用夹子连接.

n
夹子 - 连接前部排气系统到后消音器

*BA49.10-P-1003-02P

5

将人造橡胶轴承 (3) 从后消音器 (2) 上拆下.

6

拆下后消音器 (2).

i
必须有助手协助.

g

检验

7

检查人造橡胶轴承 (3) 是否损坏和磨损.

如果存在损坏,

↓

更换人造橡胶轴承 (3).

m

清洁

8

清除分离点处的燃烧和腐蚀残留物.

9

按照拆卸的相反顺序进行安装.

10

检查后消音器 (2) 的安装位置以及是否活动自如.

如果存在故障,

↓

校正后消音器 (2) 的安装位置.

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

11

执行发动机试运行, 然后检查排气系统是否泄漏.

n
排气系统

号码

名称

型号 238 带发动机264

BA49.10-P-1003-02M

夹子 - 连接前部排气系统的连接点到后消音器

Nm

22

n
排气系统

号码

名称

型号 213 带发动机264

型号 257 带发动机264

BA49.10-P-1003-02P

夹子 - 连接前部排气系统到后消音器

Nm

20

20
