发动机

264 属于型号213, 238, 257

更改提示

16.11.2018

汽油微粒滤清器的方法说明已修订.

操作步骤 5, 6, 9, 14, 新增.

23.11.2018

修理材料, 新增.

操作步骤 12, 15.

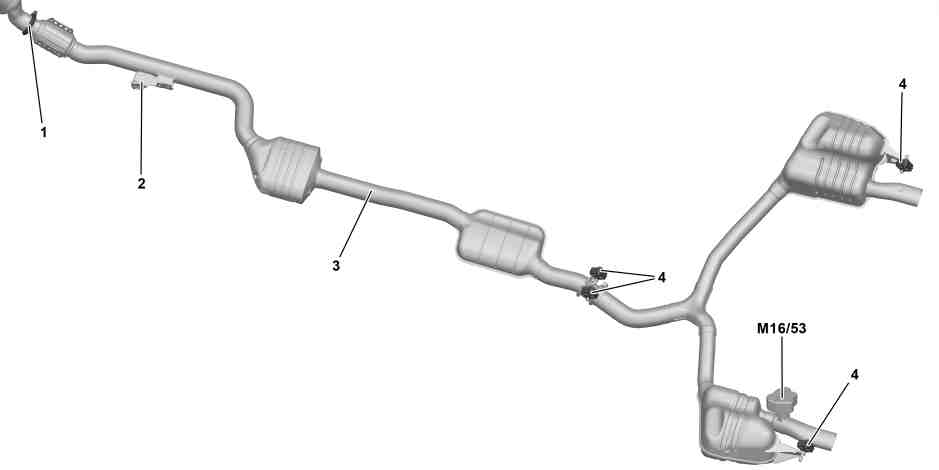

图示为发动机 264, 在车型 238 中, 带传感器系统的汽油微粒滤清器 (GPF)/代码 (598) 除外

1

夹子

4

人造橡胶轴承

2

支架

M16/53

左侧排气风门促动马达

3

排气系统

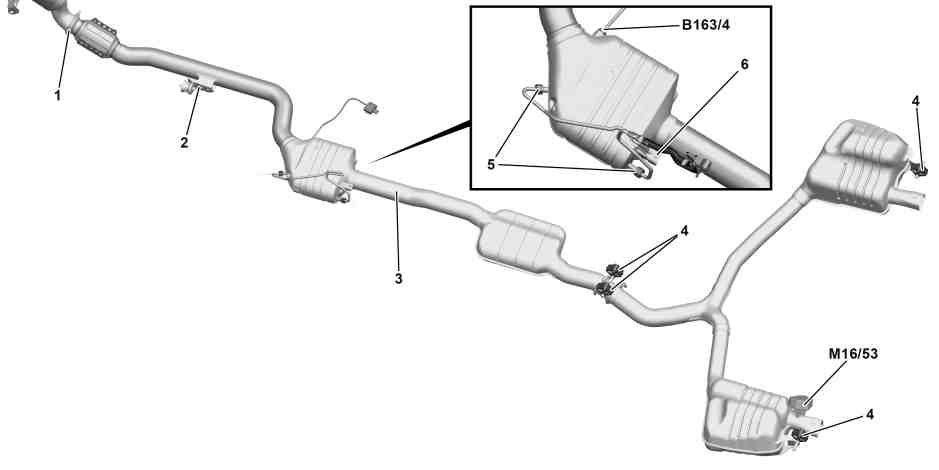

图示为发动机 264, 在车型 238 中, 装配带传感器系统的汽油微粒滤清器 (GPF)/代码 (598)

1

夹子

5

接头螺帽

2

支架

6

螺栓

3

排气系统

B163/4

汽油微粒滤清器上游的温度传感器

4

人造橡胶轴承

M16/53

左侧排气风门促动马达

a
警告
severity=W

在操作排气系统和相关部件时有烧伤、窒息和中毒危险。 由于吸入废气的气态和固态部分造成窒息和中毒危险。 由于皮肤接触废气的固态部分造成中毒危险。

穿戴防护服和防护眼镜. 使用排风装置. 将人员撤离危险区域.

AS49.00-Z-0001-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于避免污染和异物造成损坏的说明

AH00.00-P-5000-01A

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

关于在使用具有不同螺距长度的定位或套入工具时计算拧紧扭矩的说明

AH00.00-P-0015-01CW

e
d

拆卸/安装

1

拆下发动机舱底部饰板的中部和后部.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

i
安装:
仅在泄漏测试完成后, 才可安装发动机舱底部饰板的中部和后部.

2

拆下左侧和右侧的底板饰板.

发动机 264 属于型号213, 238

AR61.30-P-1001LWE

发动机 264 属于型号257

AR61.30-P-1001FR

3

拆下后部对角支撑杆.

发动机 264 属于型号213.2, 238.4

AR61.10-P-5142LWP

4

拆下后部加强件.

n
螺栓 - 连接后部加强件到车架地板总成

*BA61.10-P-1004-01L

5

拆下汽油微粒滤清器上游的温度传感器 (B163/4), 然后放到一旁.

发动机 264 属于型号213, 238, 257

带代码598 (带传感器的汽油微粒滤清器 (OPF))

AR07.04-P-0070MRH

6

松开接头螺帽 (5), 然后将管路放到一旁.

发动机 264 属于型号213, 238, 257

带代码598 (带传感器的汽油微粒滤清器 (OPF))

i
安装:
在螺纹上涂抹耐热润滑膏.

热润滑膏 1 kg, DBL 6879.20

*BR00.45-Z-1005-06A

n
接头螺帽 - 连接压差传感器管路到柴油微粒滤清器

*BA07.04-P-1003-02B

l
套筒扳手套头

*000589700300

7

断开左侧排气风门促动马达 (M16/53) 处的电气连接器.

8

支撑排气系统 (3).

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

9

松开螺钉/螺栓 (6).

发动机 264 属于型号213, 238, 257

带代码598 (带传感器的汽油微粒滤清器 (OPF))

n
发动机 264 属于型号213, 257

带代码598 (带传感器的汽油微粒滤清器 (OPF))螺栓 - 连接压力管路的支架到汽油微粒滤清器

*BA49.10-P-1017-02P

n
发动机 264 属于型号238

带代码598 (带传感器的汽油微粒滤清器 (OPF))螺栓 - 连接压力管路支架到汽油微粒滤清器

*BA49.10-P-1016-02M

10

拆下夹子 (1).

i
安装:
更换夹子 (1).

n
发动机 264 属于型号238螺栓 - 连接排气系统夹子到催化转换器

*BA49.10-P-1002-02M

n
发动机 264 属于型号213, 257催化转换器和前部排气系统处的夹子

*BA49.10-P-1002-02P

11

将退耦元件的螺母从支架 (2) 上松开.

n
发动机 264 属于型号213, 257螺母 - 连接前部排气系统退耦元件到支架

*BA49.10-P-1010-02P

n
发动机 264 属于型号238螺母 - 连接前部排气系统退耦元件到支架

*BA49.10-P-1008-02M

12

将人造橡胶轴承 (4) 从排气系统 (3) 上拆下.

i
安装:
用润滑油稍稍润湿人造橡胶轴承 (4).

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

13

拆下排气系统 (3).

A

000 588 11 62 00 主总成支架

WS01.00-P-0092B

A

000 588 10 62 00 支撑板

WS26.00-P-3309B

i
必须有助手协助.

g

检验

14

检查退耦元件是否损坏和磨损.

如果存在故障,

↓

更换退耦元件.

n
发动机 264 属于型号213, 257螺母 - 连接前部排气系统退耦元件到支架

*BA49.10-P-1010-02P

n
发动机 264 属于型号238螺母 - 连接前部排气系统退耦元件到支架

*BA49.10-P-1008-02M

15

检查人造橡胶轴承 (4) 是否损坏和磨损.

如果存在故障,

↓

更换人造橡胶轴承 (4).

i
安装:
用润滑油稍稍润湿人造橡胶轴承 (4).

润滑油, 橡胶总成, 1 L

*BR00.45-Z-1010-06A

m

清洁

16

清除分离点处的燃烧和腐蚀残留物.

17

按照拆卸的相反顺序进行安装.

18

检查排气系统 (3) 的安装位置以及是否移动自如.

如果存在故障,

↓

校正排气系统 (3) 的安装位置.

a
警告
severity=W

发动机运转时, 汽车可能会自行起动而造成事故.发动机起动或运转期间, 在附近工作存在导致擦伤和烧伤的
风险

固定好车辆, 以防其自行移动. 穿上密闭且紧身的工作服. 切忌接触高温或旋转的部件.

AS00.00-Z-0005-01A

19

执行发动机试运行, 然后检查排气系统 (3) 的密封性.

20

安装发动机舱底部饰板的中部和后部.

发动机 264 属于型号213, 238

AR61.20-P-1105LWE

发动机 264 属于型号257

AR61.20-P-1105FR

n
传感器

号码

名称

发动机 264

BA07.04-P-1003-02B

接头螺帽 - 连接压差传感器管路到柴油微粒滤清器

Nm

20

n
排气系统

号码

名称

型号 238 带发动机264

BA49.10-P-1002-02M

螺栓 - 连接排气系统夹子到催化转换器

Nm

22

n
排气系统

号码

名称

型号 213 带发动机264

型号 257 带发动机264

BA49.10-P-1002-02P

催化转换器和前部排气系统处的夹子

Nm

25

25

n
排气系统

号码

名称

型号 238 带发动机264

BA49.10-P-1008-02M

螺母 - 连接前部排气系统退耦元件到支架

Nm

20

n
排气系统

号码

名称

型号 213 带发动机264

型号 257 带发动机264

BA49.10-P-1010-02P

螺母 - 连接前部排气系统退耦元件到支架

Nm

20

20

n
排气系统

号码

名称

型号 238 带发动机264

BA49.10-P-1016-02M

螺栓 - 连接压力管路支架到汽油微粒滤清器

Nm

5

n
排气系统

号码

名称

型号 213 带发动机264

型号 257 带发动机264

BA49.10-P-1017-02P

螺栓 - 连接压力管路的支架到汽油微粒滤清器

Nm

5

5

n
车架地板总成

号码

名称

型号 213

型号 238

BA61.10-P-1004-01L

螺栓 - 连接后部加强件到车架地板总成

Nm

24

24

n
车架地板总成

号码

名称

型号 257

BA61.10-P-1004-01L

螺栓 - 连接后部加强件到车架地板总成

Nm

24

检修工具

号码

名称

订单号

BR00.45-Z-1005-06A

热润滑膏 1 kg, DBL 6879.20

A 000 989 76 51

BR00.45-Z-1010-06A

润滑油, 橡胶总成, 1 L

A 000 989 03 67
