AR54.10-P-0002LW
拆卸/安装蓄电池传感器
03.12.2019
型号
205 （205.012/047/147/212/247除外）
型号
213
除了代码B01 (48 V 技术)
型号
238, 253, 293

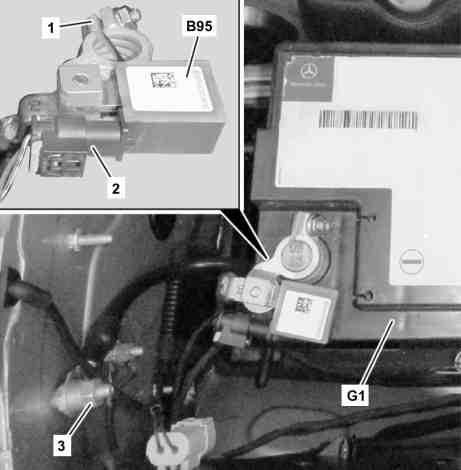

图示为车型 213.### 1#
1
接地线
2
电气连接器
3
螺母
B95
蓄电池传感器
G1
车载电网蓄电池
P54.10-3989-12
a
风险
severity=D
短路和逸出的氢氧爆鸣气有导致火灾或爆炸的危险。电池电解液/雾腐蚀眼睛、皮肤和粘膜以及短路和电弧效应会导致烧伤/伤害危险。摄入电池电解液或通过皮肤或身体孔口吸收铅会导致
中毒
风险
。电压 U >= 30 V AC 和 U >= 60 V DC 可引发生命危险。
严禁火, 火花, 明火或吸烟. 穿戴耐酸的手套, 防护服和防护眼镜. 只能将蓄电池酸液倒入合适的且正确标记的容器内.
AS54.10-Z-0001-01A
专业提示
severity=N
关于蓄电池的说明
AH54.10-P-0001-01A
e
d
拆卸/安装
1
将接地线 (1) 从车载电网蓄电池 (G1) 上断开.

型号 293
AR54.10-P-0003EQ
型号 238
AR54.10-P-0003LWO
型号 205 （205.012/047/147/212/247除外）

型号 213

除了代码B01 (48 V 技术)

型号 253
AR54.10-P-0003LW
2
松开并断开电气连接器 (2).
3
松开螺母 (3), 然后将接地线 (1) 连同蓄电池传感器 (B95) 一起拆下.
i
接地线 (1) 和蓄电池传感器 (B95) 是一个部件且不能单独进行更换.
n
型号 293右侧车载电网蓄电池接地点
*BA00.19-P-1002-02F
n
型号 238蓄电池接地点
*BA00.19-P-1034-02B
n
型号 213

除了代码B01 (48 V 技术)蓄电池接地点
*BA00.19-P-1035-02A
n
型号 205 （205.012/047/147/212/247除外）

始自2019年款

型号 205 （205.012/047/147/212/247除外）

截至2019年款

型号 253蓄电池接地点
*BA00.19-P-1010-01E
4
按照拆卸的相反顺序进行安装.
n
接地点
号码
名称
型号 293
BA00.19-P-1002-02F
右侧车载电网蓄电池接地点
W10
Nm
20
n
接地点
号码
名称
型号 205

截至2019年款
型号 205

始自2019年款
BA00.19-P-1010-01E
蓄电池接地点
W10
Nm
20
20
n
接地点
号码
名称
型号 253 （253.99除外）
型号 253.99
BA00.19-P-1010-01E
蓄电池接地点
W10
Nm
20
20
n
接地点
号码
名称
型号 238
BA00.19-P-1034-02B
蓄电池接地点
W10
Nm
16
n
接地点
号码
名称
型号 213
BA00.19-P-1035-02A
蓄电池接地点
W10
Nm
16
