型号

205

型号

213

型号

253

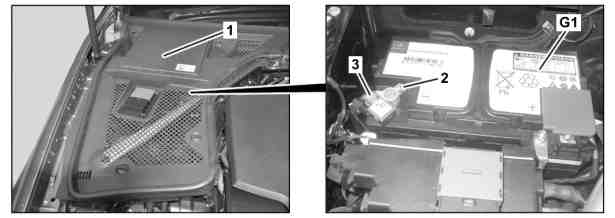

图示为车型 213, 采用 48V 技术/代码 (B01) 除外

1

护盖

2

螺母

3

接地线

G1

车载电网蓄电池

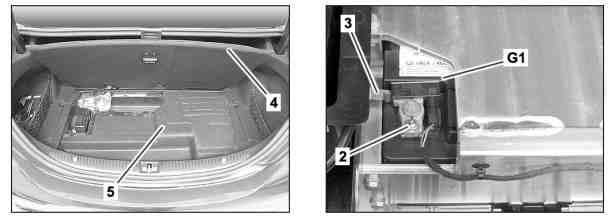

图示为车型 205.386, 锂离子起动机蓄电池 (LISB)/代码 (U98) 除外, 截至 2019 年款

2

螺母

3

接地线

4

行李箱底板

5

护盖

G1

车载电网蓄电池

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

a
风险
severity=D

短路和逸出的氢氧爆鸣气有导致火灾或爆炸的危险。电池电解液/雾腐蚀眼睛、皮肤和粘膜以及短路和电弧效应会导致烧伤/伤害危险。摄入电池电解液或通过皮肤或身体孔口吸收铅会导致
中毒
风险
。电压 U >= 30 V AC 和 U >= 60 V DC 可引发生命危险。

严禁火, 火花, 明火或吸烟. 穿戴耐酸的手套, 防护服和防护眼镜. 只能将蓄电池酸液倒入合适的且正确标记的容器内.

AS54.10-Z-0001-01A

专业提示
severity=N

有关处理带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

有关处理带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

断开/连接

1

打开发动机罩.

2

关闭点火开关并将遥控钥匙存放在发射范围以外 (至少 2 m).

p

必须关闭所有电气设备.

否则, 断开/连接接地线 (3) 时可能会损坏这些设备或车载电网蓄电池 (G1).

3.1

露出行李箱或货物舱中的车载电网蓄电池 (G1).

型号 205 （205.012/013/047/053/054/147/212/213/247/253除外）

带代码B01 (48 V 技术)

型号 205.012/047/147/212/247

型号 205.08/38

除了代码B01 (48 V 技术)

除了代码U98 (锂离子起动机蓄电池（LISB）)

型号 213, 253

带代码B01 (48 V 技术)

3.2

拆下盖 (1) 并露出车载电网蓄电池 (G1).

型号 205 （205.012/013/047/053/054/08/147/212/213/247/253/38除外）

除了代码B01 (48 V 技术)

型号 205.013/053/054/213/253

型号 205.08/38

带代码U98 (锂离子起动机蓄电池（LISB）)

除了代码B01 (48 V 技术)

型号 213, 253

除了代码B01 (48 V 技术)

e

型号 205 （205.012/013/047/053/054/08/147/212/213/247/253/38除外）

除了代码B01 (48 V 技术)

型号 205.013/053/054/213/253

型号 205.08/38

带代码U98 (锂离子起动机蓄电池（LISB）)

除了代码B01 (48 V 技术)

AP83.00-P-8381B

e

型号 213, 253

除了代码B01 (48 V 技术)

AP83.00-P-8381C

4

断开车载电网蓄电池 (G1) 的充电器.

当连接外部充电器时.

5

断开诊断装置.

如果诊断装置已连接.

a

AD00.00-P-2000-04B

6

松开螺母 (2), 然后将接地电缆 (3) 从车载电网蓄电池 (G1) 的负极上拆下.

i
型号 205, 213, 253

带代码B01 (48 V 技术)

断开接地线 (3) 10 秒后, 48 V 车载电气系统关闭 12 V 车载电气系统支持.

n
螺母 - 连接电线到车载电网蓄电池的负极/正极

*BA54.10-P-1004-01A

7

使用二极管测试灯, 检查车载电网蓄电池 (G1) 的正极导线与断开的接地电缆 (3) 之间的车载电气系统电压.

型号 205.012/013/047/053/054/147/212/213/247/253

型号 213.016/050/053/054/216

型号 253.311/353/354/911/953/954

i
如果二极管测试灯亮起, 则车载电气系统会因电气系统发生故障而继续工作.

如果二极管测试灯亮起,

↓

完成作业后, 将接地线从附加蓄电池上分开, 并对车载电气系统进行检查.

型号 205.012/013/047/053/054/147/212/213/247/253

型号 253.311/353/354/911/953/954

AR54.10-P-0007LW

型号 213.016/050/053/054/216

AR54.10-P-0007LHV

8

按断开的相反顺序进行连接.

g

检验

9

检查时间显示屏.

如果有问题，

↓

设置合适的时间.

n
蓄电池

号码

名称

型号 205

型号 213

BA54.10-P-1004-01A

螺母 - 连接电线到车载电网蓄电池的负极/正极

Nm

6

6

n
蓄电池

号码

名称

型号 253

BA54.10-P-1004-01A

螺母 - 连接电线到车载电网蓄电池的负极/正极

Nm

6
