AR54.10-P-0005LW
拆卸/安装蓄电池
02.04.2020
型号
205 （205.012/047/147/212/247除外）
型号
213
型号
253
更改提示
19.03.2020
"扫描车载电网蓄电池上的二维码", 新增.
步骤 4

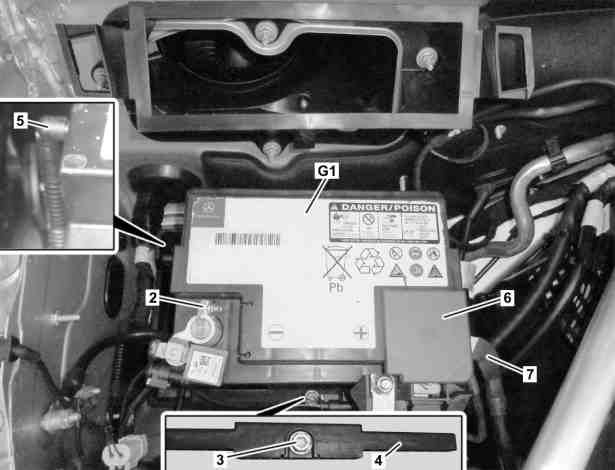

图示为车型 213, 采用 48V 技术/代码 (B01) 除外
2
接地电缆
3
螺栓
4
支架
5
排气软管
6
护盖
7
正极导线
G1
车载电网蓄电池
P54.10-3963-06

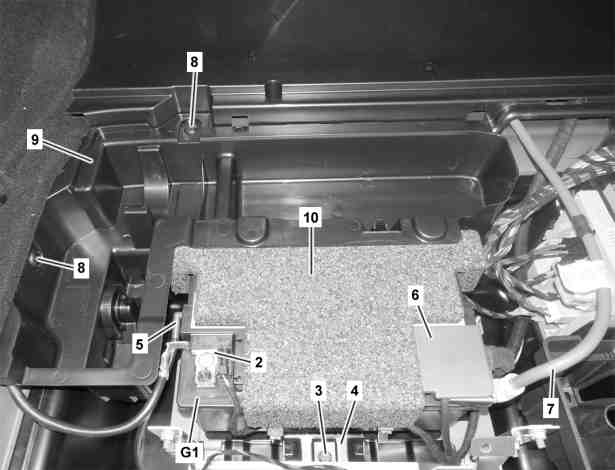

图示为车型 205.086, 锂电池 (LISB)/代码 (U98) 除外
2
接地电缆
3
螺栓
4
支架
5
排气软管
6
护盖
7
正极导线
8
紧固夹
9
护盖
10
护盖
G1
车载电网蓄电池
P54.10-4527-06
a
风险
severity=D
短路和逸出的氢氧爆鸣气有导致火灾或爆炸的危险。电池电解液/雾腐蚀眼睛、皮肤和粘膜以及短路和电弧效应会导致烧伤/伤害危险。摄入电池电解液或通过皮肤或身体孔口吸收铅会导致
中毒
风险
。电压 U >= 30 V AC 和 U >= 60 V DC 可引发生命危险。
严禁火, 火花, 明火或吸烟. 穿戴耐酸的手套, 防护服和防护眼镜. 只能将蓄电池酸液倒入合适的且正确标记的容器内.
AS54.10-Z-0001-01A
专业提示
severity=N
有关带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆以及个人防护装备的一般提示
AH00.00-Z-0300-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
专业提示
severity=N
关于蓄电池的说明
AH54.10-P-0001-01A
关于涉及安全的部件的说明
AH00.00-Z-0019-01A
e
d
拆卸/安装
1
打印车载电网蓄电池 (G1) 的运输安全性核对表.
型号 205 （205.012/047/147/212/247除外）, 213, 253

带代码U98 (锂离子起动机蓄电池（LISB）)

更换车载电网蓄电池 (G1) 时.
F
起动机蓄电池运输安全性核对表
OF54.10-P-3000-13A
2
根据运输安全性核对表回答有关已安装车载电网蓄电池 (G1) 的问题.
型号 205 （205.012/047/147/212/247除外）, 213, 253

带代码U98 (锂离子起动机蓄电池（LISB）)

更换车载电网蓄电池 (G1) 时.
3
将接地电缆 (2) 从车载电网蓄电池 (G1) 上断开.
AR54.10-P-0003LW
4
扫描车载电网蓄电池 (G1) 上的二维码, 使用诊断系统确认车载电网蓄电池 (G1) 的变化并填写测试日志.
型号 205 （205.012/047/147/212/247除外）, 213, 253

除了代码U98 (锂离子起动机蓄电池（LISB）)

检查后更换车载电网蓄电池 (G1).
a
AD00.00-P-2000-04B
p

否则会导致错误或充电特性不准确.

因此, 可能会损坏车载电网蓄电池 (G1).
l
二维手持式扫描仪
*000589086300
5
使用适合的螺丝刀拆下紧固夹 (8), 然后拆下护盖 (9).
型号 205.086/087/386/387

除了代码U98 (锂离子起动机蓄电池（LISB）)
6
拆下护盖 (10).
型号 205.086/087/386/387

除了代码U98 (锂离子起动机蓄电池（LISB）)
7.1
松开支架 (4) 的螺栓 (3), 直至可以拆下车载电网蓄电池 (G1).
适用于不带安全带的支架 (4).
i
根据车辆的不同, 支架 (4) 也可能用螺母安装.
n
螺钉/螺栓/螺母 - 连接蓄电池支架/固定支架到蓄电池框架
*BA54.10-P-1008-01A
7.2
松开螺栓 (3), 然后将支架 (4) 连同安全带一起放到一旁, 这样就不会妨碍拆卸车载电网蓄电池 (G1).
对于带安全带的支架 (4).
i
根据车辆的不同, 支架 (4) 也可能用螺母安装.
n
螺钉/螺栓/螺母 - 连接蓄电池支架/固定支架到蓄电池框架
*BA54.10-P-1008-01A
8.1
将排气软管 (5) 从车载电网蓄电池 (G1) 上分开.
型号 205 （205.012/047/147/212/247除外）, 213, 253

除了代码U98 (锂离子起动机蓄电池（LISB）)
p
安装:

检查排气软管 (5) 是否正确落座.

否则逸出的蓄电池蒸汽会损坏车辆.
8.2
断开车载电网蓄电池 (G1) 的电气连接器.
型号 205 （205.012/047/147/212/247除外）, 213, 253

带代码U98 (锂离子起动机蓄电池（LISB）)
i
电气连接器紧靠接地电缆 (2).
9
拆下护盖 (6).
10
将正极导线 (7) 从车载电网蓄电池 (G1) 上断开.
n
螺母 - 连接电线到车载电网蓄电池的负极/正极
*BA54.10-P-1004-01A
11
拆下车载电网蓄电池 (G1).
12
按照拆卸的相反顺序进行安装.
13
根据运输安全性核对表回答有关已拆卸车载电网蓄电池 (G1) 的问题.
型号 205 （205.012/047/147/212/247除外）, 213, 253

带代码U98 (锂离子起动机蓄电池（LISB）)

更换车载电网蓄电池 (G1) 时.
n
蓄电池
号码
名称
型号 205
型号 213
BA54.10-P-1004-01A
螺母 - 连接电线到车载电网蓄电池的负极/正极
Nm
6
6
n
蓄电池
号码
名称
型号 253
BA54.10-P-1004-01A
螺母 - 连接电线到车载电网蓄电池的负极/正极
Nm
6
n
蓄电池
号码
名称
型号 205
型号 213
BA54.10-P-1008-01A
螺钉/螺栓/螺母 - 连接蓄电池支架/固定支架到蓄电池框架
Nm
23
23
n
蓄电池
号码
名称
型号 253
BA54.10-P-1008-01A
螺钉/螺栓/螺母 - 连接蓄电池支架/固定支架到蓄电池框架
Nm
23
000 589 08 63 00
二维手持式扫描仪
