AR54.10-P-0014LW
拆卸/安装电压降限制器
27.11.2019
P54.10-3990-06
a
风险
severity=D
短路和逸出的氢氧爆鸣气有导致火灾或爆炸的危险。电池电解液/雾腐蚀眼睛、皮肤和粘膜以及短路和电弧效应会导致烧伤/伤害危险。摄入电池电解液或通过皮肤或身体孔口吸收铅会导致
中毒
风险
。电压 U >= 30 V AC 和 U >= 60 V DC 可引发生命危险。
严禁火, 火花, 明火或吸烟. 穿戴耐酸的手套, 防护服和防护眼镜. 只能将蓄电池酸液倒入合适的且正确标记的容器内.
AS54.10-Z-0001-01A
专业提示
severity=N
关于自锁螺母和螺栓的说明
AH00.00-N-0001-01A
专业提示
severity=N
关于蓄电池的说明
AH54.10-P-0001-01A

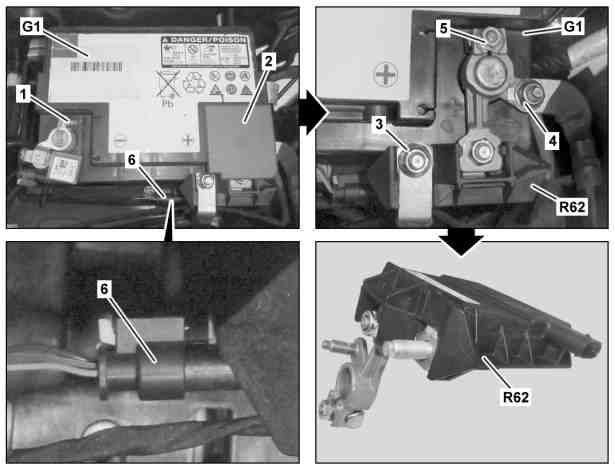

1
将蓄电池夹 (1) 从车载电网蓄电池 (G1) 的负极接头上断开.
型号 238
AR54.10-P-0003LWO
型号 205, 213, 253 （253.992/993除外）
AR54.10-P-0003LW
3
松开螺母 (3), 拆下电线并放到一旁.
n
螺母 - 连接起动机正极导线到电压降限制器
*BA54.10-P-1005-01A
4
松开螺母 (4), 拆下电线并放到一旁.
n
螺母 - 连接预熔保险丝盒正极导线到电压降限制器
*BA54.10-P-1006-01A
5
将蓄电池夹 (5) 从车载电网蓄电池 (G1) 的正极接线柱上断开, 然后拆下电压降限制器 (R62).
i
蓄电池夹 (5) 和电压降限制器 (R62) 为整体部件, 无法单独更换.
n
螺母 - 连接电线到车载电网蓄电池的负极/正极
*BA54.10-P-1004-01A
6
断开电气连接器 (6) 并拆下电压降限制器 (R62).
BA54.10-P-1004-01A
螺母 - 连接电线到车载电网蓄电池的负极/正极
Nm
6
6
BA54.10-P-1004-01A
螺母 - 连接电线到车载电网蓄电池的负极/正极
Nm
6
6
BA54.10-P-1005-01A
螺母 - 连接起动机正极导线到电压降限制器
Nm
16
16
BA54.10-P-1005-01A
螺母 - 连接起动机正极导线到电压降限制器
Nm
16
16
BA54.10-P-1006-01A
螺母 - 连接预熔保险丝盒正极导线到电压降限制器
Nm
16
16
BA54.10-P-1006-01A
螺母 - 连接预熔保险丝盒正极导线到电压降限制器
Nm
16
16
