型号

205

型号

213

型号

238

型号

253 （253.992/993除外）

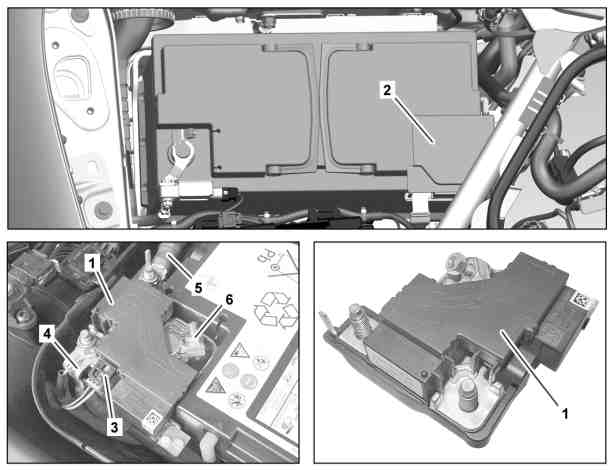

1

起动机前端继电器

2

护盖

3

电气连接器

4

电线

5

电线

6

蓄电池夹

a
风险
severity=D

气体有爆炸的
风险
。吞入蓄电池电解液有中毒和烧伤的
风险
。蓄电池电解液可腐蚀灼伤皮肤和眼睛,如果处理损坏了的铅酸蓄电池,也可能受伤。

严禁火, 火花, 明火或吸烟. 穿戴耐酸的手套, 防护服和防护眼镜. 只能将蓄电池酸液倒入合适的且正确标记的容器内.

AS54.10-Z-0001-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

分开车载电网蓄电池的接地线

型号 205, 213, 253 （253.992/993除外）

AR54.10-P-0003LW

型号 238

AR54.10-P-0003LWO

2

拆下护盖 (2)

3

松开蓄电池夹 (6)

i
以避免损坏车载电网蓄电池和前端继电器 (1).

n
连接起动机串联继电器到正极

*BA54.10-P-1010-01A

4

将电线 (4, 5) 从前端继电器 (1) 上拆下并放到一旁

专业提示
severity=N

关于自锁螺母和螺栓的说明

AH00.00-N-0001-01A

i
松开和紧固螺母时, 前端继电器 (1) 必须与蓄电池外壳接触.

n
螺母 - 连接正极导线/起动机线束到起动机串联继电器

*BA54.10-P-1009-01A

5

拆下前端继电器 (1) 并断开电气连接器 (3)

i
蓄电池夹 (6) 和前端继电器 (1) 为整体单元, 无法单独更换.

6

按照拆卸的相反顺序进行安装

n
蓄电池

号码

名称

型号 205

型号 213

BA54.10-P-1009-01A

螺母 - 连接正极导线/起动机线束到起动机串联继电器

Nm

16

16

n
蓄电池

号码

名称

型号 238

型号 253

BA54.10-P-1009-01A

螺母 - 连接正极导线/起动机线束到起动机串联继电器

Nm

16

16

n
蓄电池

号码

名称

型号 205

型号 213

BA54.10-P-1010-01A

连接起动机串联继电器到正极

Nm

6

6

n
蓄电池

号码

名称

型号 238

型号 253

BA54.10-P-1010-01A

连接起动机串联继电器到正极

Nm

6

6
