型号

205 带变速箱722

型号

205 带变速箱725

型号

213 带变速箱725

型号

253 带变速箱724

型号

253 带变速箱725

型号

293

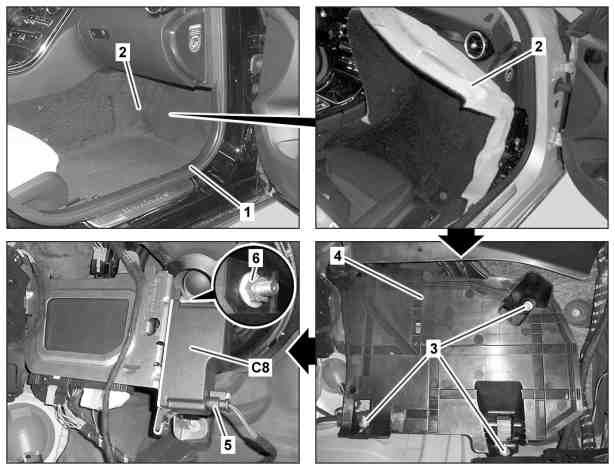

图示为车型 205

2

地板覆盖层

3

螺母

4

脚凳

5

电气连接器

6

螺母

C8

驻车止动爪电容器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

关闭点火开关并将遥控钥匙存放在发射范围以外 (至少 2 m).

2

拆下前排乘客脚部位置地板覆盖层 (2).

型号 205 带变速箱722

型号 205, 253 带变速箱725

型号 253 带变速箱724

AR68.20-P-2070LW

型号 213 带变速箱725

AR68.20-P-2065LWE

型号 293

AR68.80-P-0008EQ

3

松开螺母 (3).

4

拆下脚凳 (4).

5

断开电气连接器 (5).

6

松开螺母 (6), 然后将驻车止动爪电容器 (C8) 从支架上松开并拆下.

7

按照拆卸的相反顺序进行安装.
