AR54.15-P-0001LWE
拆卸/安装后座区保险丝和继电器模块
06.08.2020
型号
213

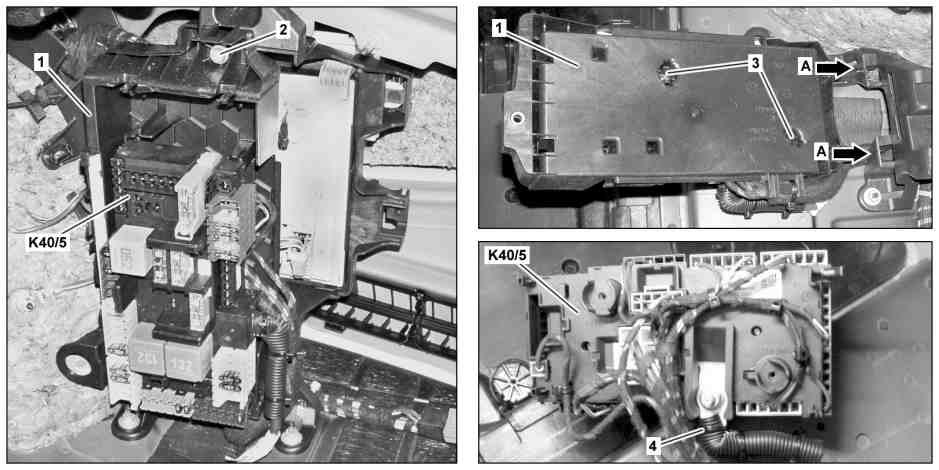

P54.15-3836-09
1
保险丝盒
3
螺栓
K40/5
后部保险丝和继电器模块
2
螺栓
4
正极导线
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
e
d
拆卸/安装
1.1
拆下行李箱中的右侧盖罩.
型号 213.0/1
AR68.30-P-4800LWE
1.2
拆下行李箱中的右侧饰板.
型号 213.2
AR68.30-P-1185LWE
2
从蓄电池上断开接地线.
AR54.10-P-0003LW
3
拆下螺栓 (2), 然后将保险丝盒 (1) 从设备支架上拆下.
i
安装:
保险丝盒 (1) 的支架必须落座于设备支架上的导向装置中 (箭头 A).
4
将电线束从保险丝盒 (1) 上拆下.
i
安装:
更换电缆扎带.
5
拆下螺栓/螺钉 (3).
6
将保险丝盒 (1) 从后部保险丝和继电器模块 (K40/5) 上拆下.
7
将正极导线 (4) 从后部保险丝和继电器模块 (K40/5) 上拆下.
n
螺母 - 连接正极导线到后部保险丝和继电器模块
*BA54.15-P-1001-01K
8
将所有电气连接器从后部保险丝和继电器模块 (K40/5) 上断开.
9
松开所有的保险丝架, 然后放到一旁.
10
拆下后部保险丝和继电器模块 (K40/5).
11
更换保险丝和继电器.
更换后部保险丝和继电器模块 (K40/5) 时.
n
后排保险丝和继电器模块布置
型号 213
截至2021年款
GF54.15-P-1256-30FG
12
按照拆卸的相反顺序进行安装
n
保险丝和继电器盒
号码
名称
型号 213
BA54.15-P-1001-01K
螺母 - 连接正极导线到后部保险丝和继电器模块
M6
Nm
8
M8
Nm
16
