型号

213, 238

K40/6

驾驶员侧保险丝和继电器模块

1

掣子

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

从蓄电池上断开接地线.

型号 238

AR54.10-P-0003LWO

型号 213

AR54.10-P-0003LW

2

拆下驾驶员侧仪表板护盖.

l
长楔子

*115589035900

3

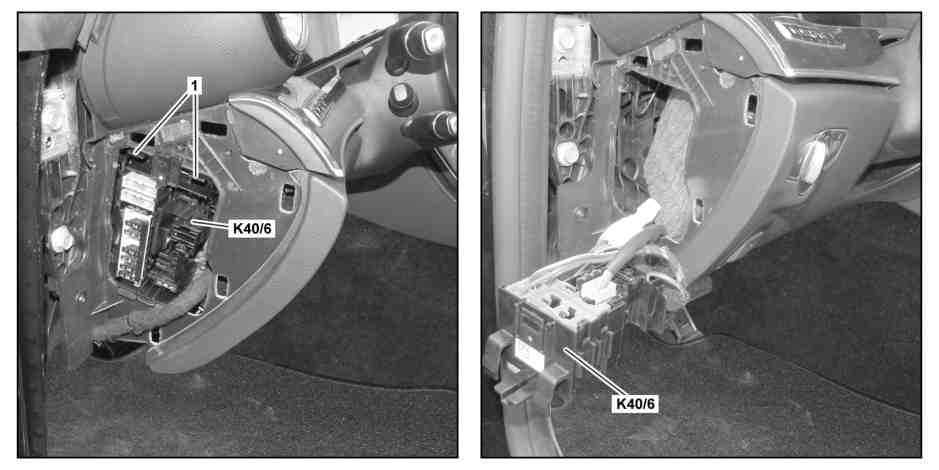

从掣子 (1) 上松开驾驶员侧保险丝和继电器模块 (K40/6), 然后拆下.

4

将所有电气连接器从驾驶员侧保险丝和继电器模块 (K40/6) 上断开.

i
电气连接器的数量因配置而异.

5

松开所有的保险丝架, 然后放到一旁.

6

拆下驾驶员侧保险丝和继电器模块 (K40/6).

7

更换所有保险丝和继电器.

更换驾驶员侧保险丝和继电器模块 (K40/6) 时.

n

驾驶员侧保险丝和继电器模块布置

型号 213

截至2021年款

GF54.15-P-1256-49FG

n

驾驶员侧保险丝和继电器模块布置

型号 238

截至2021年款

GF54.15-P-1256-49FH

8

按照拆卸的相反顺序进行安装
