型号

205, 213, 238, 253, 293

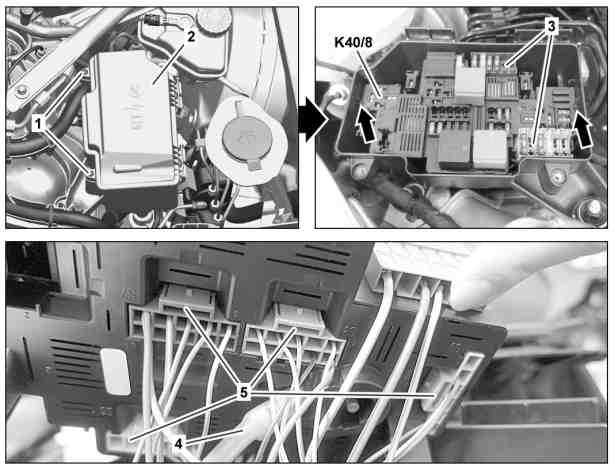

图示为车型 205.### 1#

1

螺栓

2

护盖

3

保险丝架

4

正极导线

5

电气连接器

K40/8

发动机保险丝和继电器模块

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

分开车载电网蓄电池的接地线.

型号 293

AR54.10-P-0003EQ

型号 238

AR54.10-P-0003LWO

型号 205

型号 213

AR54.10-P-0003LW

2

拆下制动液储液罐上方的护盖.

3

拆下螺栓 (1), 然后取下护盖 (2).

4

松开发动机保险丝和继电器模块 (K40/8) (箭头所示) 并将其从外壳上拆下.

5

从发动机保险丝和继电器模块 (K40/8) 上松开保险丝架 (3).

i
为此, 解锁保险丝架 (3) 的侧面固定件.

6

从发动机保险丝和继电器模块 (K40/8) 上拆下正极导线 (4).

n
螺母 - 连接正极导线到发动机保险丝和继电器模块

*BA54.15-P-1007-01K

7

将电气连接器 (5) 从发动机保险丝和继电器模块 (K40/8) 上断开.

8

拆下发动机保险丝和继电器模块 (K40/8).

9

按照拆卸的相反顺序进行安装.

n
保险丝和继电器盒

号码

名称

型号 205

型号 213

BA54.15-P-1007-01K

螺母 - 连接正极导线到发动机保险丝和继电器模块

M6

Nm

8

8

n
保险丝和继电器盒

号码

名称

型号 238

型号 253

BA54.15-P-1007-01K

螺母 - 连接正极导线到发动机保险丝和继电器模块

M6

Nm

8

8

n
保险丝和继电器盒

号码

名称

型号 293

BA54.15-P-1007-01K

螺母 - 连接正极导线到发动机保险丝和继电器模块

M6

Nm

8
