型号

205, 213, 238, 253, 293

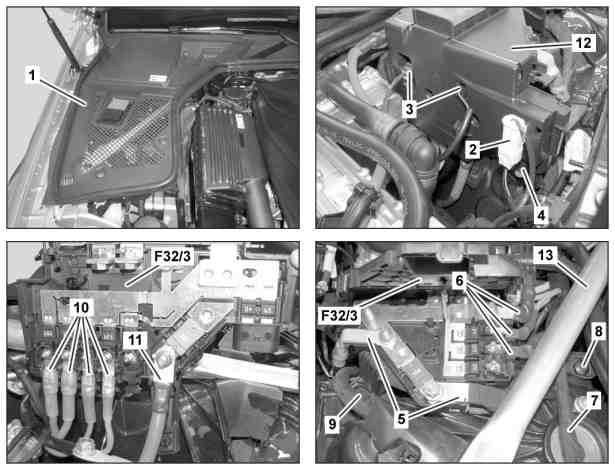

图示为车型 205.### 1#, 装配中度混合动力驱动/代码 (ME04), 装配保护性发动机罩 (行人保护)/代码 (U60)

1

护盖

2

电气连接器

3

电气连接器

4

电气连接器

5

正极导线

6

正极导线

7

电线

8

螺栓

9

螺母

10

正极导线

11

正极导线

12

护盖

13

横杆

F32/3

发动机舱预熔保险丝盒

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

拆下护盖 (1).

2

从蓄电池上断开接地线.

型号 293

AR54.10-P-0003EQ

型号 238

AR54.10-P-0003LWO

型号 205

型号 213

型号 253

AR54.10-P-0003LW

3

将电气连接器 (2) 从护盖 (12) 上分开.

型号 205, 213, 238, 253

带代码U60 (保护性发动机罩（行人保护装置）)

4

断开电气连接器 (3).

型号 205, 253

5

断开电气连接器 (4).

6

拆下护盖 (12).

7

分开正极线路 (5, 6).

i
数量因车辆装备而异.

n
螺母 - 连接正极导线到发动机舱预熔保险丝盒

*BA54.15-P-1003-01K

8

拆下螺栓 (8).

专业提示
severity=N

关于自攻螺钉连接方法的说明

AH00.00-P-0007-01SF

n
螺纹轧制螺钉 - 连接发动机舱预熔保险丝盒到减震器固定轮拱

*BA54.15-P-1002-01K

9

分开螺母 (9).

10

松开横杆 (13) 下方的电线 (7).

型号 205, 253

11

向上导出发动机舱预熔保险丝盒 (F32/3), 直至能够接触正极线路 (10, 11).

12

分开正极线路 (10, 11).

i
正极导线 (10, 11) 的数量取决于车辆装备.

n
螺母 - 连接正极导线到发动机舱预熔保险丝盒

*BA54.15-P-1003-01K

13

拆下发动机舱预熔保险丝盒 (F32/3).

14

按照拆卸的相反顺序进行安装.

n
保险丝和继电器盒

号码

名称

型号 205

型号 213

BA54.15-P-1002-01K

螺纹轧制螺钉 - 连接发动机舱预熔保险丝盒到减震器固定轮拱

M10

Nm

35

35

n
保险丝和继电器盒

号码

名称

型号 238

型号 253

BA54.15-P-1002-01K

螺纹轧制螺钉 - 连接发动机舱预熔保险丝盒到减震器固定轮拱

M10

Nm

35

35

n
保险丝和继电器盒

号码

名称

型号 293

BA54.15-P-1002-01K

螺纹轧制螺钉 - 连接发动机舱预熔保险丝盒到减震器固定轮拱

M10

Nm

35

n
保险丝和继电器盒

号码

名称

型号 205

型号 213

BA54.15-P-1003-01K

螺母 - 连接正极导线到发动机舱预熔保险丝盒

M6

Nm

8

8

M8

Nm

16

16

n
保险丝和继电器盒

号码

名称

型号 238

型号 253

BA54.15-P-1003-01K

螺母 - 连接正极导线到发动机舱预熔保险丝盒

M6

Nm

8

8

M8

Nm

16

16

n
保险丝和继电器盒

号码

名称

型号 293

BA54.15-P-1003-01K

螺母 - 连接正极导线到发动机舱预熔保险丝盒

M6

Nm

8

M8

Nm

16
