AR54.18-P-0100-02A
使用钎焊端子套管进行线束修理
维修间设备/梅赛德斯-奔驰测试仪(参见维修间设备手册)
P54.18-2026-01
1
将破损的电缆或连接器/插座拉出一定量并切除。
i
以大约45 mm 的偏距, 将线束中的导线剪断。
P54.18-2027-01
2
将新的电缆按一定的尺寸要求进行剪切, 以便与原件相互配合。
p
剪切到位后, 应留出 50 mm 的余量, 以便形成一个回环(电缆扣)。
3
将电缆端头处的绝缘皮剥除超过 15 mm。
4
根据下表选择钎焊端子套筒。
P54.18-2028-01
5
将电缆插入配合的钎焊端子套筒 (Z) 中(应与电缆的总横截面相配合)。
6
转动钎焊端子套筒 (7) , 将其完全套紧到电缆上。

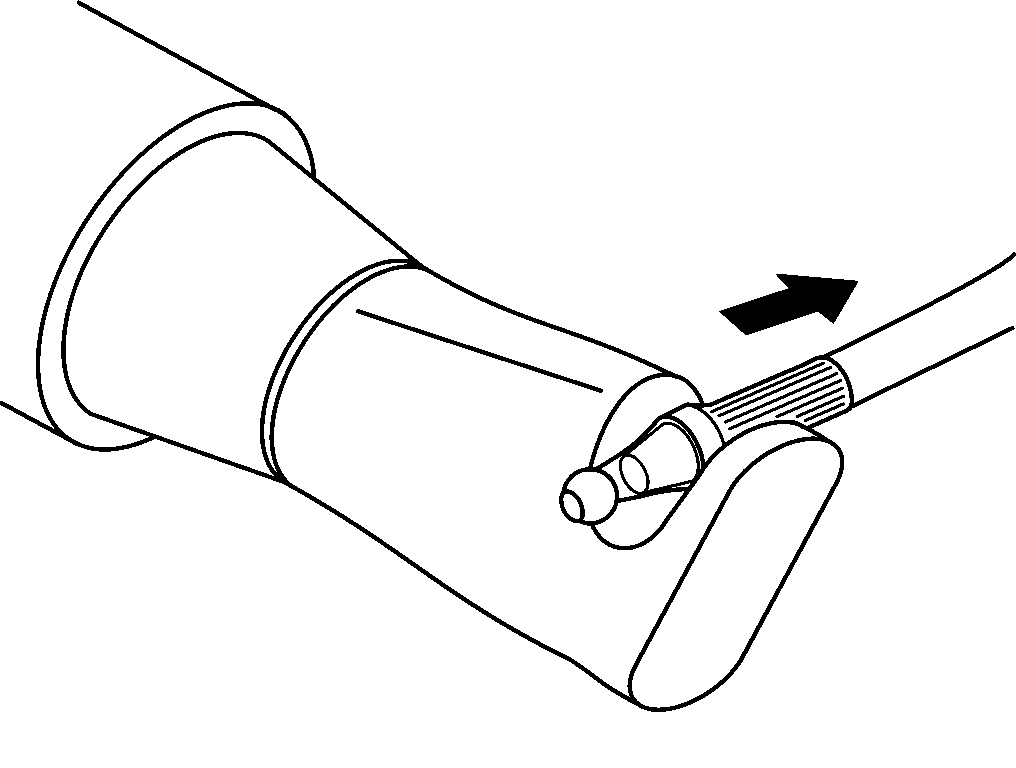

P54.18-2029-01
7
用加热枪对钎焊端子套筒进行加热(加热温度大约为400℃)。
p
从锥端开始, 直到钎焊环脱离并且包覆层与贴合电缆贴合良好为止。
P54.18-2030-01
8
检查钎焊点。
p
钎焊接头套筒 (Z) 上的钎焊环 (1) 必须消失不见。包覆层 (2) 必须贴合在电缆上。
a
正确
b
不正确

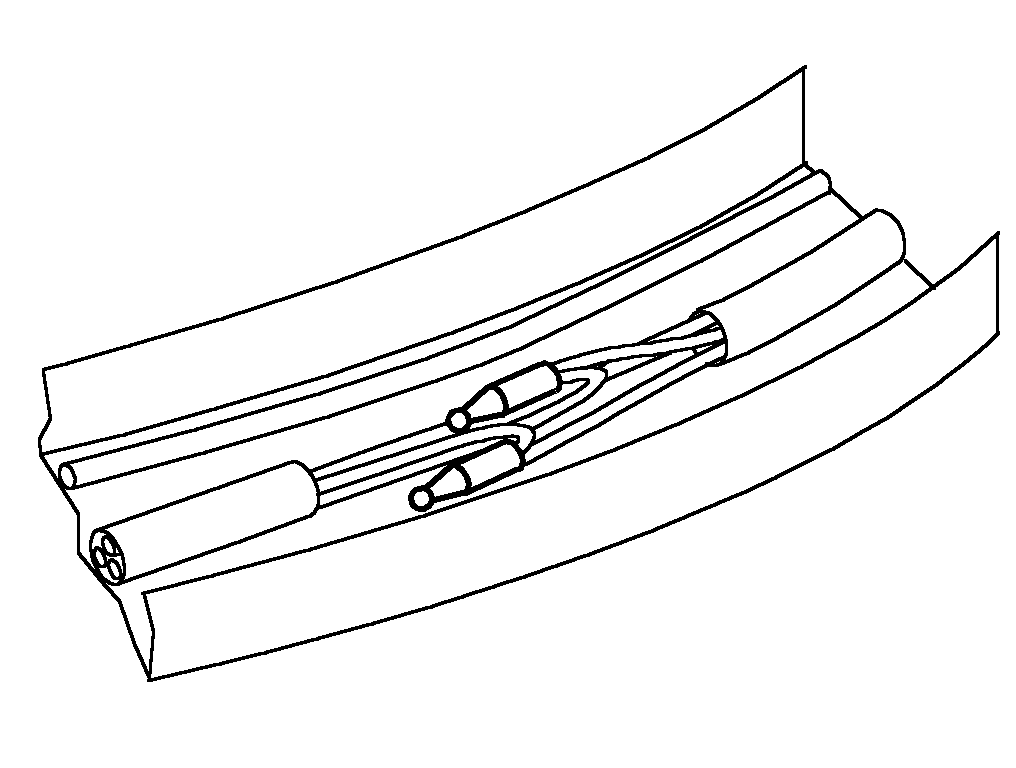

P54.18-2031-01
9
将电缆上的钎焊接头套筒放好, 然后用胶带将维修部位缠好。
p
放置时切勿使钎焊接头套筒互相叠压。
