AR54.21-P-0024LWE
拆卸/安装发动机声音控制单元
15.06.2020
型号
213 （213.061/064/261/264除外） 始自6/1/17
P54.21-3866-09
图示为车型 213.0, 装配高级音响系统/代码 (811) 和行李箱盖遥控关闭装置/代码 (881)
P54.21-3867-12
a
警告
severity=W
在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。
部件移动时, 肢体不能进入机器的工作范围.
AS00.00-Z-0011-01A
专业提示
severity=N
关于防止静电放电对电子部件造成损坏的信息
AH54.00-P-0001-01A
关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明
AH80.61-P-0001-01A
1
执行发动机声音控制单元 (N40/1) 的试运行
更换发动机声音控制单元 (N40/1) 时.
2
关闭点火开关并将遥控钥匙存放在发射范围之外 (至少 2 米)
3.1
拆下左侧行李舱内衬
型号 213.0 （213.061/064除外） 始自6/1/17, 213.1 始自6/1/17
带代码B63 (通过扬声器的发动机噪音)
型号 213.061/064
3.2
拆下左侧载物舱内衬
型号 213.2 （213.261/264除外） 始自6/1/17
带代码B63 (通过扬声器的发动机噪音)
型号 213.261/264
4
将重低音从行李箱上拆下
型号 213.0 （213.061/064除外） 始自6/1/17, 213.1 始自6/1/17
带代码811 (高端音响系统)
带代码B63 (通过扬声器的发动机噪音)
型号 213.061/064
带代码811 (高端音响系统)
AR82.62-P-7841LWE
5

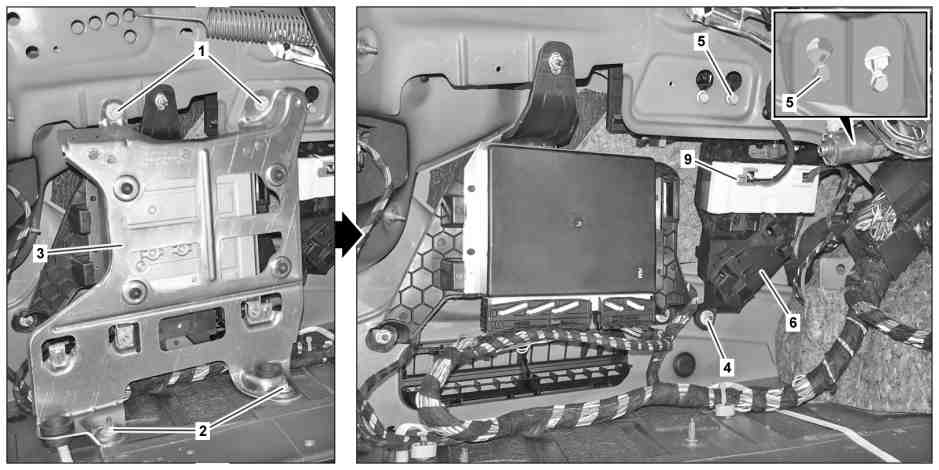

拆下螺栓 (1), 松开螺母 (2), 然后将支架 (3) 连同音响系统控制单元一起拆下并放到一旁
型号 213 （213.061/064/261/264除外） 始自6/1/17
带代码810 (高级音响系统)
带代码B63 (通过扬声器的发动机噪音)
型号 213.0 （213.061/064除外） 始自6/1/17, 213.1 始自6/1/17
带代码811 (高端音响系统)
带代码B63 (通过扬声器的发动机噪音)
型号 213.061/064/261/264
带代码810 (高级音响系统)
型号 213.061/064
带代码811 (高端音响系统)
6
断开电气连接器 (9)
型号 213.0 （213.061/064除外） 始自6/1/17, 213.1 始自6/1/17
带代码881 (行李箱盖遥控关闭)
带代码B63 (通过扬声器的发动机噪音)
型号 213.061/064
带代码881 (行李箱盖遥控关闭)
7

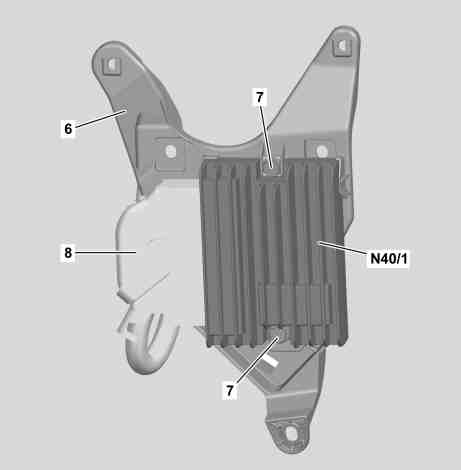

松开螺母 (4), 拆下螺栓 (5), 然后将支架 (6) 连同控制单元一起拆下, 并放到一旁
i
发动机声音控制单元 (N40/1) 位于支架 (6) 的后部.
i
安装在支架 (6) 上的控制单元的数量随车辆装备不同而异.
9
断开电气连接器 (8), 然后拆下发动机声音控制单元 (N40/1)
11
手动关闭行李箱盖
型号 213.0 （213.061/064除外） 始自6/1/17, 213.1 始自6/1/17
带代码881 (行李箱盖遥控关闭)
带代码B63 (通过扬声器的发动机噪音)
型号 213.061/064
带代码881 (行李箱盖遥控关闭)
12
将驾驶员侧车门镶板上的驾驶员行李箱盖控制按钮促动至 "开启" 位置, 直至行李箱盖达到上部止动位
型号 213.0 （213.061/064除外） 始自6/1/17, 213.1 始自6/1/17
带代码881 (行李箱盖遥控关闭)
带代码B63 (通过扬声器的发动机噪音)
型号 213.061/064
带代码881 (行李箱盖遥控关闭)
13
再次将驾驶员车门镶板上的驾驶员行李箱盖控制按钮在 "开启" 位置促动 4 秒
型号 213.0 （213.061/064除外） 始自6/1/17, 213.1 始自6/1/17
带代码881 (行李箱盖遥控关闭)
带代码B63 (通过扬声器的发动机噪音)
型号 213.061/064
带代码881 (行李箱盖遥控关闭)
