型号

213

型号

238

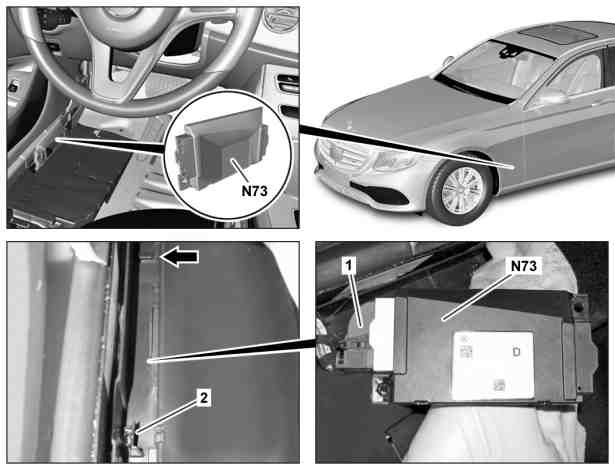

图示为车型 213.0

1

电气连接器

2

掣子爪

N73

电子点火开关控制单元

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

试运行电子点火开关控制单元 (N73)

更换电子点火开关控制单元 (N73) 时.

a

型号 213

AD00.00-P-2000-04B

a

型号 238

AD00.00-P-2000-06LWO

2

将驾驶员座椅向后移动

3

断开蓄电池接地线

型号 213

AR54.10-P-0003LW

型号 238

AR54.10-P-0003LWO

4

拆下驾驶员脚部位置处的车门槛

型号 213

AR68.30-P-4100LW

型号 238

AR68.30-P-4100CLW

5

将驾驶员脚部位置中的地板覆盖层向后折起

6

松开掣子爪 (2), 然后将电子点火开关控制单元 (N73) 移出导向装置以便分开电气连接器 (1)

i
安装:
将电子点火开关控制单元 (N73) 卡到导向装置 (箭头所示) 上, 然后卡止入位.

7

分开电气连接器 (1), 然后拆下电子点火开关控制单元 (N73)

8

按照拆卸的相反顺序进行安装
