型号

213

带代码233 (增强型限距控制系统(Distronic Plus))

图示为车型 213.0, 装配空气悬挂系统 (AIRMATIC)/代码 (489), 音响系统/代码 (810) 和行李箱盖遥控关闭/代码 (881)

1

螺栓

5

支架

2

螺母

6

螺母

3

支架

7

螺栓

4

螺母

8

支架

9

螺栓

11

电气连接器

10

支架

N62/4

梅赛德斯-奔驰智能行驶控制单元

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

e
d

拆卸/安装

1

试运行梅赛德斯-奔驰智能行驶控制单元 (N62/4).

更换梅赛德斯-奔驰智能行驶控制单元 (N62/4) 时.

a

AD00.00-P-2000-04B

2

关闭点火开关并将遥控钥匙存放在发射范围之外 (至少 2 米).

3.1

拆下左侧侧面行李箱内衬.

型号 213.0/1

带代码233 (增强型限距控制系统(Distronic Plus))

AR68.30-P-4800LWE

3.2

拆下左侧侧面载物舱饰板.

型号 213.2

带代码233 (增强型限距控制系统(Distronic Plus))

AR68.30-P-1185LWE

4

拆下行李箱中的重低音扬声器.

型号 213.0/1

带代码233 (增强型限距控制系统(Distronic Plus))

带代码811 (高级音响系统)

AR82.62-P-7841LWE

5

拆下螺栓 (1), 松开螺母 (2), 然后将支架 (3) 连同音响系统控制单元一起拆下并放到一旁.

型号 213.0/1/2

带代码233 (增强型限距控制系统(Distronic Plus))

带代码810 (音响系统)

型号 213.0/1

带代码233 (增强型限距控制系统(Distronic Plus))

带代码811 (高级音响系统)

i
不必分开电气连接器.

6

松开螺母 (4), 将支架 (5) 连同控制单元一起拆下并放到一旁.

型号 213.0/2

带代码233 (增强型限距控制系统(Distronic Plus))

带代码459 (带可调式减震装置的钢制悬挂系统)

型号 213

带代码233 (增强型限距控制系统(Distronic Plus))

带代码489 (AIRMATIC)

i
不必分开电气连接器.

7

松开螺母 (6), 松开螺栓 (7), 然后将支架 (8) 连同控制单元一起拆下并放到一旁.

型号 213.0/1

带代码233 (增强型限距控制系统(Distronic Plus))

带代码881 (行李箱盖遥控关闭)

型号 213.0/2

带代码233 (增强型限距控制系统(Distronic Plus))

带代码965 (出租车/出租汽车 - 预安装)

型号 213.0/2

带代码233 (增强型限距控制系统(Distronic Plus))

带代码Z90 (多功能控制单元，用于特殊功能)

型号 213.0/2

带代码233 (增强型限距控制系统(Distronic Plus))

带代码Z97 (电子接口)

型号 213.1

带代码233 (增强型限距控制系统(Distronic Plus))

带代码903 (后座区外座椅增强型座椅加热器)

i
必须断开电气连接器.

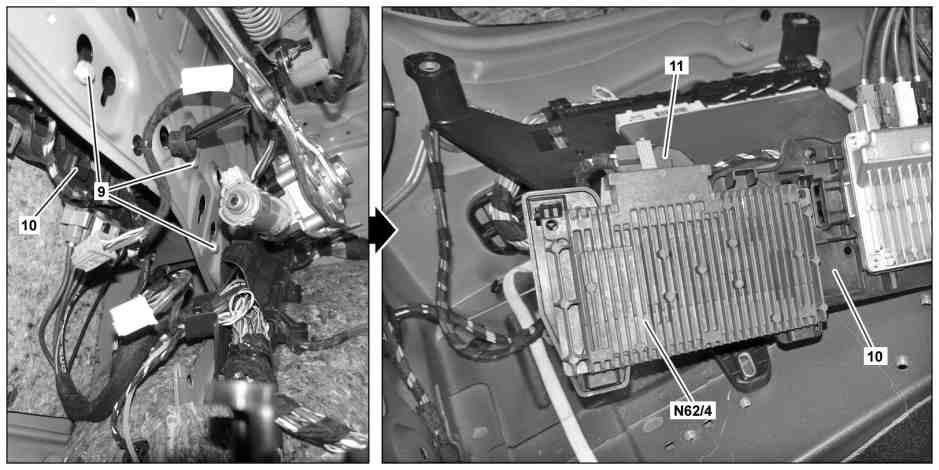

8

松开螺栓 (9), 然后拆下支架 (10).

9

分开电气连接器 (11).

10

将梅赛德斯-奔驰智能驾驶控制单元 (N62/4) 从支架 (10) 上松开并拆下.

11

按照拆卸的相反顺序进行安装.
