型号

213, 238

除了代码446 (Touchpad only)

更改提示

08.01.2018

"执行音频/驾驶室管理及数据系统 (COMAND) 控制板 (A40/9) 的试运行", 新增

操作步骤 1

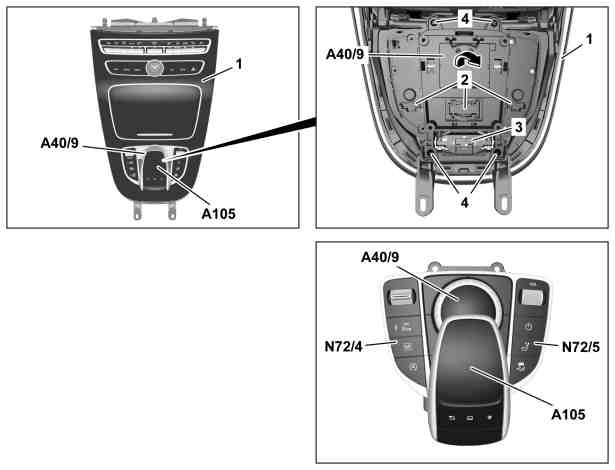

图示为车型 213, 装配变速箱 725 和触摸板/代码 (448)

1

中央控制台护盖

2

电气连接器

3

电气连接器

4

螺栓

A40/9

音频/驾驶室管理及数据系统 (COMAND) 控制面板

A105

触摸板

N72/4

左侧下部控制面板

N72/5

右侧下部控制面板

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

执行音频/驾驶室管理及数据系统 (COMAND) 控制板 (A40/9) 的试运行

更换音频/驾驶室管理及数据系统 (COMAND) 控制板 (A40/9) 时.

a

型号 238

除了代码446 (Touchpad only)

AD00.00-P-2000-06LWO

a

型号 213

除了代码446 (Touchpad only)

AD00.00-P-2000-04B

2

拆下中央控制台护盖 (1)

车型 238, 装配变速箱 725

AR68.20-P-2350LWO

车型 213, 装配变速箱 725

AR68.20-P-2350LW

车型 238, 装配变速箱 716

AR68.20-P-2350LWP

车型 213, 装配变速箱 716

AR68.20-P-2350LWA

3

断开电气连接器 (2)

4

断开电气连接器 (3)

型号 213, 238

带代码448 (Touchpad)

除了代码446 (Touchpad only)

5

拆下螺栓 (4)

6

将音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9) 沿箭头方向 从中央控制台护盖 (1) 上拆下

7

拆下触摸板 (A105)

仅当更换音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9) 时.

型号 213, 238

带代码448 (Touchpad)

除了代码446 (Touchpad only)

AR54.21-P-0503LW

8

拆下左侧下部控制面板 (N72/4) 和右侧下部控制面板 (N72/5)

仅当更换音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9) 时.

车型 213, 238, 装配变速箱 725

AR54.25-P-0005LWE

9

按照拆卸的相反顺序进行安装
