型号

205, 213, 238, 253 （253.992/993除外）

带代码448 (Touchpad)

除了代码446 (Touchpad only)

更改提示

08.01.2018

"执行触摸板 (A105) 的试运行", 新增.

操作步骤 1

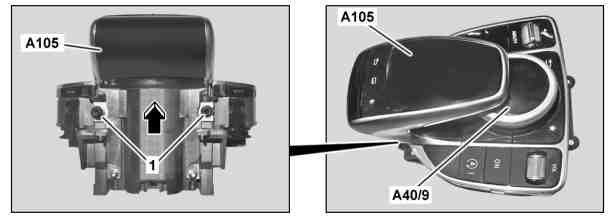

图示为音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9), 装配变速箱 725

1

螺栓

A40/9

音频/驾驶室管理及数据系统 (COMAND) 控制面板

A105

触摸板

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

执行触摸板 (A105) 的试运行

更换触摸板 (A105) 时.

a

型号 238

带代码448 (Touchpad)

除了代码446 (Touchpad only)

AD00.00-P-2000-06LWO

a

型号 205, 213, 253 （253.992/993除外）

带代码448 (Touchpad)

除了代码446 (Touchpad only)

AD00.00-P-2000-04B

2

拆下音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9)

型号 205, 253 （253.992/993除外）

带代码448 (Touchpad)

除了代码446 (Touchpad only)

AR54.21-P-0500LW

型号 213, 238

带代码448 (Touchpad)

除了代码446 (Touchpad only)

AR54.21-P-0501LWE

3

拆下螺栓 (1)

4

沿箭头方向将触摸板 (A105) 从音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9) 中拉出

5

按照拆卸的相反顺序进行安装
