型号

205, 213, 238, 253

带代码446 (Touchpad only)

除了代码448 (Touchpad)

型号

293

带代码446 (Touchpad only)

更改提示

10.04.2019

拆解工具, 新增.

步骤 5

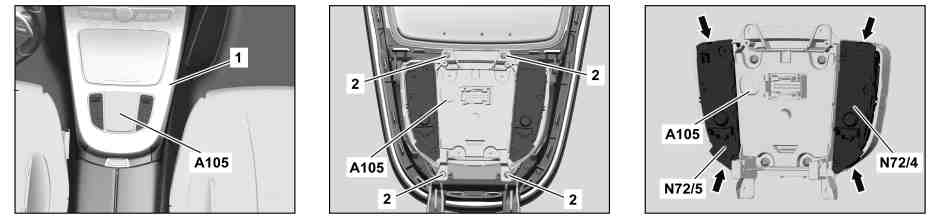

1

护盖

N72/4

左侧下部控制面板

2

螺栓

N72/5

右侧下部控制面板

A105

触摸板

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

执行触摸板 (A105) 的试运行.

更换触摸板 (A105) 时.

a

型号 293

带代码446 (Touchpad only)

AD00.00-P-2000-06FR

a

型号 205, 213, 253

带代码446 (Touchpad only)

除了代码448 (Touchpad)

AD00.00-P-2000-04B

a

型号 238

带代码446 (Touchpad only)

除了代码448 (Touchpad)

AD00.00-P-2000-06LWO

2

将护盖 (1) 从中央控制台上拆下.

型号 205, 213, 253 带变速箱725

带代码446 (Touchpad only)

除了代码448 (Touchpad)

型号 293

带代码446 (Touchpad only)

AR68.20-P-2350LW

型号 238 带变速箱725

带代码446 (Touchpad only)

除了代码448 (Touchpad)

AR68.20-P-2350LWO

型号 253.992/993

带代码446 (Touchpad only)

除了代码448 (Touchpad)

AR68.20-P-2350RFW

3

将螺栓 (2) 从触摸板 (A105) 上拆下.

4

将触摸板 (A105) 从护盖 (1) 上拆下.

5

将左侧下部控制面板 (N72/4) 和右侧下部控制面板 (N72/5) 从掣子爪 (箭头所示) 上松开并拆下.

更换触摸板 (A105) 时.

l
拆卸工具

*000589956300

6

按照拆卸的相反顺序进行安装.
