型号

213, 238

带代码258 (防撞辅助系统（COLLISION PREVENTION ASSIST）)

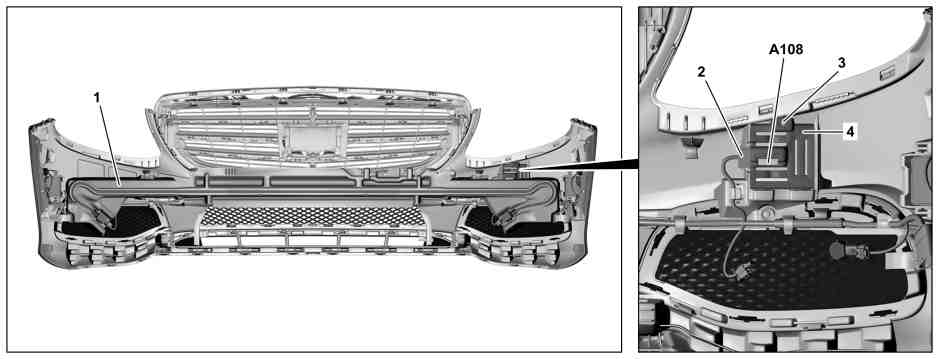

图示为车型 213 的保险杠

1

碰撞缓冲器

4

支架

2

电气连接器

A108

主动式制动辅助系统控制单元

3

螺栓

p

避免电子部件因磁性工具而引起损坏的说明

AH54.00-P-0002-01A

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

试运行主动式制动辅助系统控制单元 (A108)

更换主动式制动辅助系统控制单元 (A108) 时.

a

型号 238

带代码258 (防撞辅助系统（COLLISION PREVENTION ASSIST）)

AD00.00-P-2000-06LWO

a

型号 213

带代码258 (防撞辅助系统（COLLISION PREVENTION ASSIST）)

AD00.00-P-2000-04B

2

拆下前保险杠

AR88.20-P-2000LWE

3.1

将碰撞缓冲器 (1) 从前保险杠上拆下

型号 213, 238

带代码258 (防撞辅助系统（COLLISION PREVENTION ASSIST）)

除了代码U60 (保护性发动机罩（行人保护装置）)

p

碰撞缓冲器的一般说明

AH88.20-P-1000-01A

3.2

将行人保护传感器和碰撞缓冲器 (1) 一起从前保险杠上拆下

型号 213, 238

带代码258 (防撞辅助系统（COLLISION PREVENTION ASSIST）)

带代码U60 (保护性发动机罩（行人保护装置）)

AR91.60-P-0950LWE

4

断开电气连接器 (2)

5

松开螺栓 (3) 并拆下支架 (4)

6

将主动式制动辅助系统控制单元 (A108) 从前保险杠上拆下

7

按照拆卸的相反顺序进行安装
