型号

213, 238

带代码233 (增强型限距控制系统(Distronic Plus))

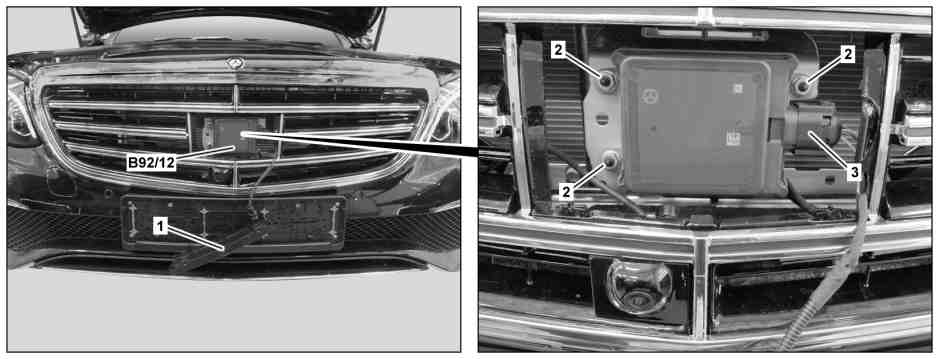

图示为车型 213, 散热器格栅中不带梅赛德斯三叉星徽

1

护盖

3

电气连接器

2

螺母

B92/12

近距离和远距离雷达传感器

专业提示
severity=N

避免电子部件因磁性工具而引起损坏的说明

AH54.00-P-0002-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

执行近距离和远距离雷达传感器 (B92/12) 的试运行

更换近距离和远距离雷达传感器 (B92/12) 时.

a

型号 238

带代码233 (增强型限距控制系统(Distronic Plus))

AD00.00-P-2000-06LWO

a

型号 213

带代码233 (增强型限距控制系统(Distronic Plus))

AD00.00-P-2000-04B

2.1

将护盖 (1) 从散热器饰板上松开并拆下

型号 213

带代码233 (增强型限距控制系统(Distronic Plus))

如果安装了护盖 (1).

i
不要断开电气连接器.

l
安装楔

*110589035900

2.2

将梅赛德斯三叉星徽从散热器饰板上拆下

如果安装了梅赛德斯三叉星徽.

AR88.40-P-4050LW

i
不要断开电气连接器.

3

松开螺母 (2)

4

拆下近距离和远距离雷达传感器 (B92/12) 并断开电气连接器 (3)

5

按照拆卸的相反顺序进行安装
