型号

213

更改提示

15.11.2018

操作步骤已改.

操作步骤 2 和 5.2

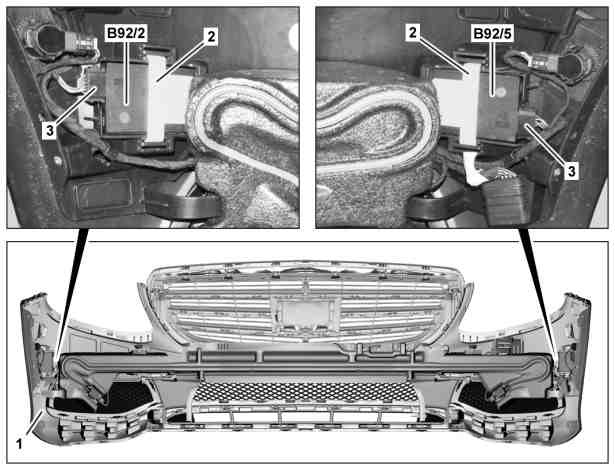

图示为车型 213.012

1

前保险杠

2

固定卡

3

电气连接器

B92/2

外部左前保险杠雷达传感器

B92/5

外部右前保险杠雷达传感器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

避免电子部件因磁性工具而引起损坏的说明

AH54.00-P-0002-01A

e
d

拆卸/安装

1

试运行外部左前保险杠雷达传感器 (B92/2) 或外部右前保险杠雷达传感器 (B92/5).

更换外部左前保险杠雷达传感器 (B92/2) 或外部右前保险杠雷达传感器 (B92/5) 时.

a

AD00.00-P-2000-04B

2

拆下左前或右前车轮和轮胎总成.

型号 213.088/089/288/289

AR40.10-P-1102A

3

拆下翼子板内衬板左前构件或翼子板内衬板右前构件.

AR88.10-P-1300LWE

4

将电气连接器 (3) 从外部左前保险杠雷达传感器 (B92/2) 或外部右前保险杠雷达传感器 (B92/5) 上断开.

5.1

松开固定卡 (2), 然后将外部左前保险杠雷达传感器 (B92/2) 或外部右前保险杠雷达传感器 (B92/5) 从前保险杠 (1) 上拆下.

型号 213 （213.088/089/288/289除外）

5.2

松开外部左前保险杠雷达传感器 (B92/2) 或外部右前保险杠雷达传感器 (B92/5), 然后从前保险杠 (1) 上拆下.

型号 213.088/089/288/289

6

按照拆卸的相反顺序进行安装
