型号

213, 238

带代码233 (增强型限距控制系统(Distronic Plus))

型号

213, 238

带代码234 (盲点辅助)

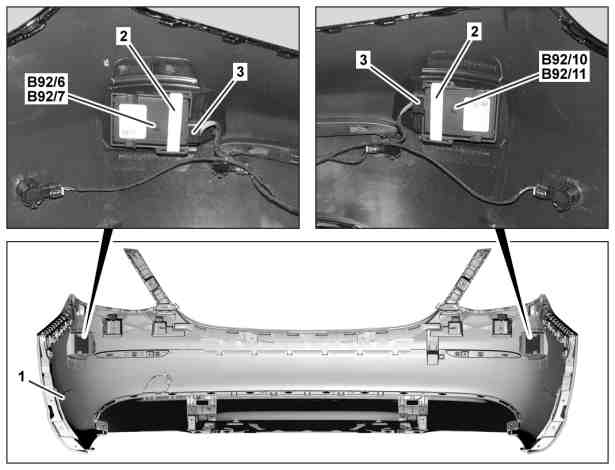

图示为车型 213 上的后保险杠 (1)

1

后保险杠

2

固定卡

3

电气连接器

B92/6

集成式外部右后保险杠雷达传感器 (装配盲点辅助系统/代码 (234))

B92/7

外部右后保险杠雷达传感器 (装配限距控制系统增强版 (DISTRONIC PLUS)/代码 (233))

B92/10

外部左后保险杠雷达传感器 (装配限距控制系统增强版 (DISTRONIC PLUS)/代码 (233))

B92/11

集成式外部左后保险杠雷达传感器 (装配盲点辅助系统/代码 (234))

p

避免电子部件因磁性工具而引起损坏的说明

AH54.00-P-0002-01A

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下后保险杠 (1)

型号 238

带代码233 (增强型限距控制系统(Distronic Plus))

型号 238

带代码234 (盲点辅助)

AR88.20-P-2200LWO

型号 213.0/1

带代码233 (增强型限距控制系统(Distronic Plus))

型号 213.0/1

带代码234 (盲点辅助)

AR88.20-P-2200LW

型号 213.2

带代码233 (增强型限距控制系统(Distronic Plus))

型号 213.2

带代码234 (盲点辅助)

AR88.20-P-2200LWS

2

将电气连接器 (3) 从后保险杠雷达传感器 (B92/6, B92/7, B92/10 或 B92/11) 上断开

3

松开固定卡 (2), 然后拆下后保险杠雷达传感器 (B92/6, B92/7, B92/10 或 B92/11)

4

按照拆卸的相反顺序进行安装

试运行

5

试运行后保险杠雷达传感器 (B92/6, B92/7, B92/10 或 B92/11)

a

型号 238

带代码233 (增强型限距控制系统(Distronic Plus))

型号 238

带代码234 (盲点辅助)

AD00.00-P-2000-06LWO

a

型号 213

带代码233 (增强型限距控制系统(Distronic Plus))

型号 213

带代码234 (盲点辅助)

AD00.00-P-2000-04B
