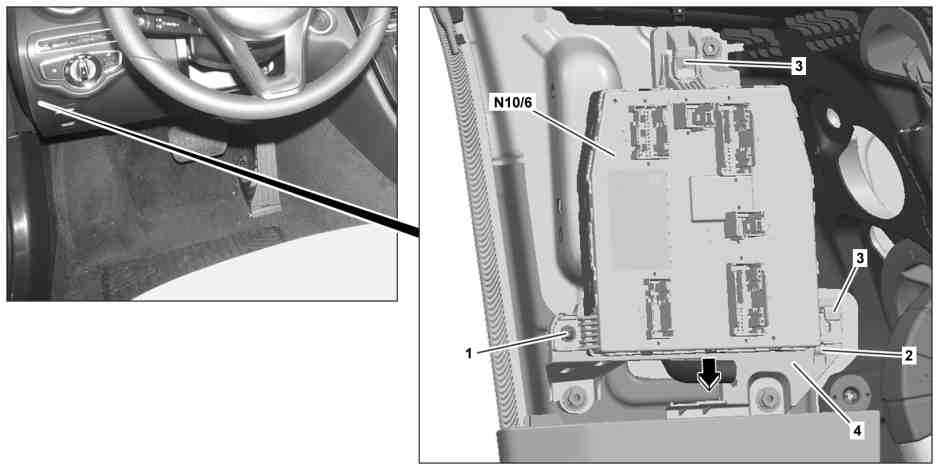

图示为车型 205.### 1#

1

螺栓

4

支架

2

掣子爪

N10/6

前部信号采集及促动控制模组 (SAM) 控制单元

3

固定卡

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

执行前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6) 试运行

更换前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6) 时.

a

型号 205

型号 213

型号 253

AD00.00-P-2000-04B

a

型号 238

AD00.00-P-2000-06LWO

2

关闭点火开关并将遥控钥匙存放在发射范围之外 (至少 2 m)

3

拆下驾驶员侧仪表板下方的护盖

型号 205.### 1#

型号 253.### 1#

AR68.10-P-1500LW

型号 205.### 2#

型号 253.### 2#

AR68.10-P-1520LW

型号 213

型号 238

AR68.10-P-1501LWE

4

拆下螺栓 (1)

5

松开掣子爪 (2), 从固定卡 (3) 上移出前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6) (箭头所示)

6

将前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6) 从支架 (4) 上拆下, 直至可以够到电气连接器

7

断开前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6) 上的所有电气连接器, 然后将前部信号采集及促动控制模组 (SAM) 控制单元 (N10/6) 从脚部位置中拆下

i
电气连接器的数量因车辆配置而异.

各电气连接器都已编码, 不得对换.

8

按照拆卸的相反顺序进行安装
