型号

213.0/2

带代码U80 (115 V 插座)

型号

213

带代码U67 (后排乘客区中的 230 V 插座)

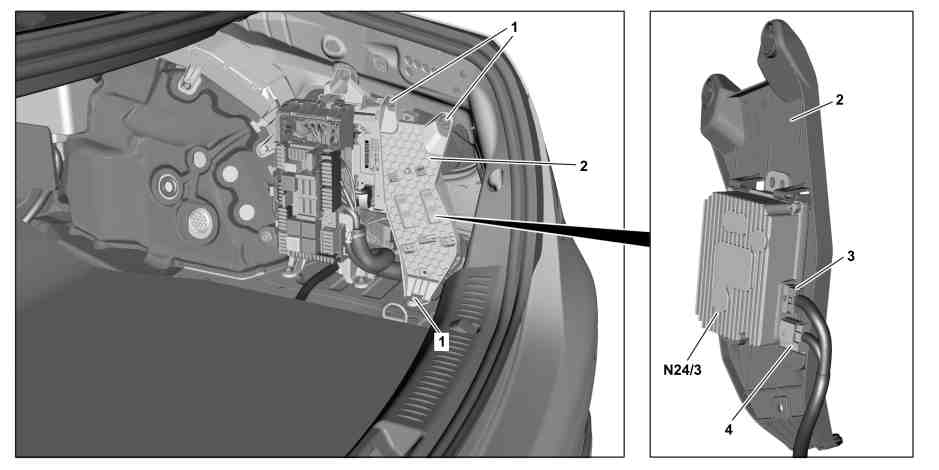

1

螺母

4

电气连接器

2

支架

N24/3

交流/直流转换器控制单元

3

电气连接器

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.

AS00.00-Z-0035-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

型号 213.0/2

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

带代码U80 (115 V 插座)

型号 213

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

带代码U67 (后排乘客区中的 230 V 插座)

AH80.61-P-0001-01A

e
d

拆卸/安装

1.1

拆下右侧的行李舱内衬

型号 213.0/1

带代码U67 (后排乘客区中的 230 V 插座)

型号 213.0

带代码U80 (115 V 插座)

AR68.30-P-4600LW

1.2

将右侧载物舱饰板分开足够的程度, 以可以接触到交直流转换器控制单元 (N24/3)

型号 213.2

带代码U67 (后排乘客区中的 230 V 插座)

型号 213.2

带代码U80 (115 V 插座)

AR68.30-P-1185LWE

2

分开车载电网蓄电池的接地线

AR54.10-P-0003LW

3

松开螺母 (1), 然后拉出支架 (2) 直至可以够到电气连接器 (3, 4)

4

分开电气连接器 (3, 4), 然后将支架 (2) 连同交直流转换器控制单元 (N24/3) 一起拆下

5

将交直流转换器控制单元 (N24/3) 从支架 (2) 上分开

更换交直流转换器控制单元 (N24/3) 时.

6

按照拆卸的相反顺序进行安装
