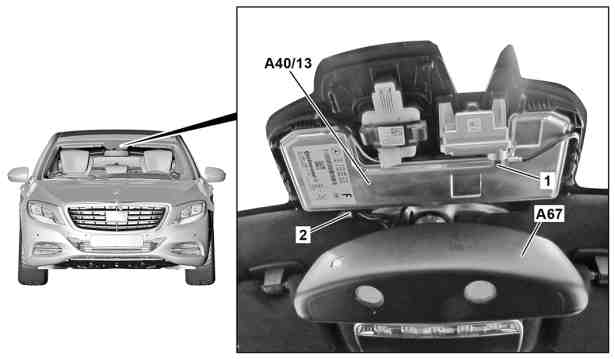

图示为车型 222, 装配夜视辅助系统/代码 (610)

1

电气连接器

2

电气连接器

A40/13

立体探测多功能摄像头

A67

内部后视镜

专业提示
severity=N

避免电子部件因磁性工具而引起损坏的说明

AH54.00-P-0002-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

关闭点火开关并将遥控钥匙存放在发射范围以外 (至少 2 m).

2

拆下内部后视镜 (A67).

型号 238

带代码233 (车距车速自动调节系统增强版 (DISTRONIC PLUS))

型号 238

带代码243 (主动式车道保持辅助系统（摄像头）)

型号 238

带代码266 (限距控制系统和横向辅助（DTR+Q）)

型号 238

带代码513 (交通标志识别)

型号 238

带代码608 (自动远光灯切换 (IHC))

型号 238

带代码628 (远光灯自动切换，增强版（IHC+）)

AR68.40-P-0001LWO

3

拆下立体探测多功能摄像头 (A40/13) 上方的护盖.

l
长楔子

*115589035900

4

松开并断开电气连接器 (1).

型号 222

带代码610 (夜视辅助系统)

5

向后拉立体探测多功能摄像头 (A40/13) 并拆下, 直至可以接触到电气连接器 (2).

p

切勿触摸立体探测多功能摄像头 (A40/13) 的镜头.

否则脏污会导致立体探测多功能摄像头 (A40/13) 故障.

6

松开并断开电气连接器 (2), 然后拆下立体探测多功能摄像头 (A40/13).

7

按照拆卸的相反顺序进行安装.

8

试运行立体探测多功能摄像头 (A40/13).

更换立体探测多功能摄像头(A40/13) 时.

a

车型 205, 213, 222, 253

AD00.00-P-2000-04B

a

车型 238

AD00.00-P-2000-06LWO

9

使用诊断系统校准立体探测多功能摄像头 (A40/13).

a

车型 238

AD00.00-P-2000-06LWO

a

车型 205, 213, 222, 253

AD00.00-P-2000-04B

A

000 588 11 21 00 调节器

WS82.00-P-0151B

A

000 588 00 23 00 调整规

WS82.00-P-0028B
