型号

213, 238

更改提示

13.12.2017

拆下触摸板, 新增

操作步骤 1.2

13.12.2017

松开触摸板上的左侧下部控制面板 (N72/4) 或右侧下部控制面板 (N72/5), 新增

操作步骤 2.2

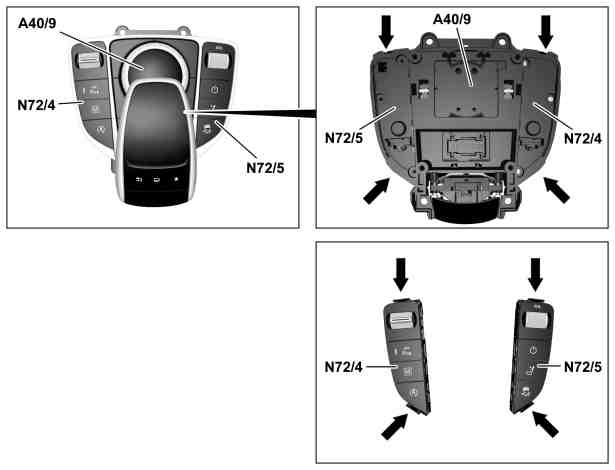

图示为车型 213, 装配变速箱 725 和触摸板/代码 (448)

A40/9

音频/驾驶室管理及数据系统 (COMAND) 控制面板

N72/4

左侧下部控制面板

N72/5

右侧下部控制面板

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1.1

拆下音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9)

型号 213, 238 带变速箱725

带代码448 (Touchpad)

除了代码446 (Touchpad only)

型号 213, 238 带变速箱725

除了代码446 (Touchpad only)

除了代码448 (Touchpad)

AR54.21-P-0501LWE

1.2

拆下触摸板

型号 213, 238 带变速箱725

带代码446 (Touchpad only)

除了代码448 (Touchpad)

AR54.21-P-0503LWA

1.3

拆下中央控制台上的护盖

车型 213, 238, 装配变速箱 716

型号 238 带变速箱716

AR68.20-P-2350LWP

型号 213 带变速箱716

AR68.20-P-2350LWA

2.1

将左侧下部控制面板 (N72/4) 或右侧下部控制面板 (N72/5) 从音频/驾驶室管理及数据系统 (COMAND) 控制面板 (A40/9) (箭头所示) 上松开

型号 213, 238 带变速箱725

带代码448 (Touchpad)

除了代码446 (Touchpad only)

型号 213, 238 带变速箱725

除了代码446 (Touchpad only)

除了代码448 (Touchpad)

l
夹子拆卸器

*452589016300

2.2

松开触摸板上的左侧下部控制面板 (N72/4) 或右侧下部控制面板 (N72/5)

型号 213, 238 带变速箱725

带代码446 (Touchpad only)

除了代码448 (Touchpad)

l
夹子拆卸器

*452589016300

2.3

将左侧下部控制面板 (N72/4) 或右侧下部控制面板 (N72/5) 从中央控制台的护盖上松开

型号 213, 238 带变速箱716

l
夹子拆卸器

*452589016300

3

按照拆卸的相反顺序进行安装
