型号

205, 213, 238, 253, 293

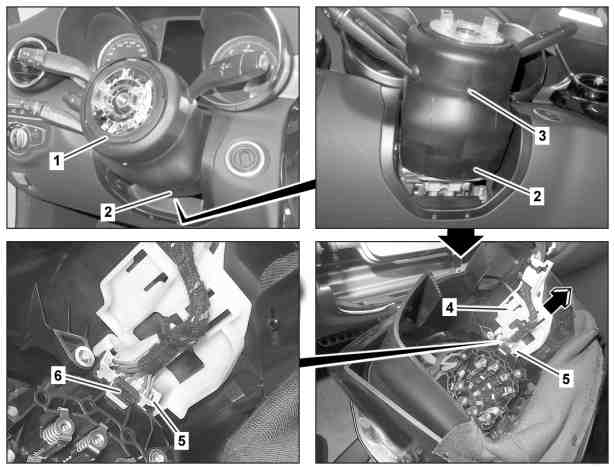

图示为车型 205

1

转向柱管模块

2

护盖

3

装配指示器

4

导向件

5

电气连接器

6

固定件

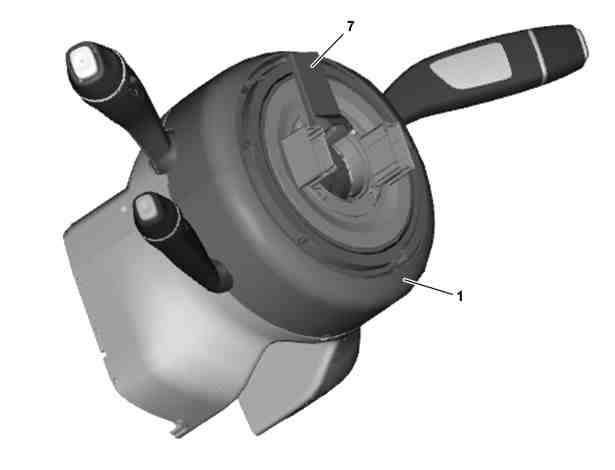

图示为车型 205

1

转向柱管模块

7

货运的安全防护装置

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于涉及安全的部件的说明

AH00.00-Z-0019-01A

e
d

拆卸/安装

1

执行转向柱管模块 (1) 的试运行.

更换转向柱管模块 (1) 时.

a

型号 293

AD00.00-P-2000-06FR

a

型号 238

AD00.00-P-2000-06LWO

a

型号 205, 213, 253

AD00.00-P-2000-04B

2

将方向盘移至最靠后的位置.

3

转动方向盘到中央位置 (前轮处于正前位置).

4

拆下方向盘.

AR46.10-P-0100LW

5

将护盖 (2) 从转向柱管模块 (1) 上松开.

i
从护盖 (2) 底部处开始松开.

l
夹子拆卸器

*452589016300

6

将转向柱管模块 (1) 从转向柱管上拉下.

p

切勿触碰转向柱管模块 (1) 中的红色安全夹.

否则会损坏盘簧式电缆触点.

i
安装:
转向柱管模块 (1) 位于正确的安装位置时, 装配指示器 (3) 会收回.

i
安装:
在安装新的转向柱管模块 (1) 时, 安装后必须折断货运的安全防护装置 (7).

7

将固定件 (6) 从电气连接器 (5) 上拆下.

i
锁止卡 (6) 会损坏且必须更换.

8

将导向件 (4) 连同电气连接器 (5) 一起从转向柱管模块 (1) 上分开, 然后拆下转向柱管模块 (1).

9

按照拆卸的相反顺序进行安装.
