型号

213, 257, 290

带代码464 (全屏数字仪表盘)

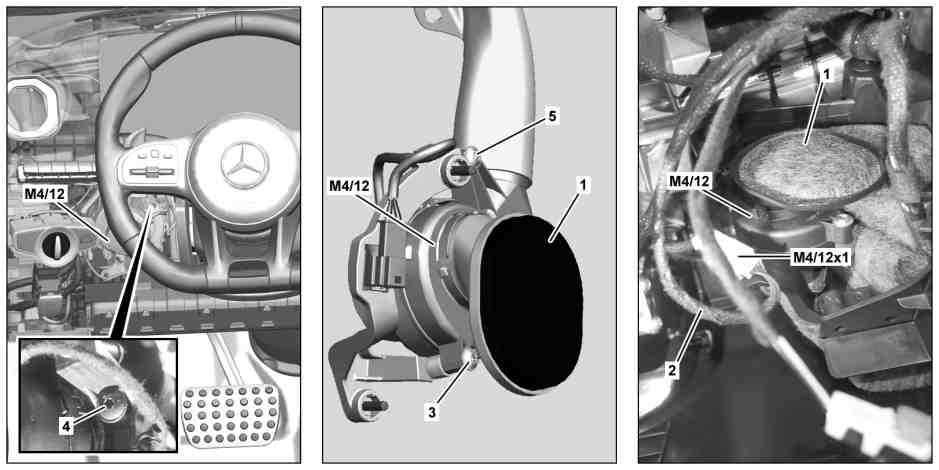

图示为车型 290

1

空气滤清器

5

螺栓

2

电线

M4/12

数字仪表盘全显示屏风扇电机

3

螺栓

M4/12x1

数字仪表盘全显示屏风扇电机电气连接器

4

螺栓

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下驾驶员侧仪表板底部饰板.

型号 213

带代码464 (全屏数字仪表盘)

AR68.10-P-1501LWE

型号 257, 290

带代码464 (全屏数字仪表盘)

AR68.10-P-1501FR

2

拆下驾驶员膝部气囊.

型号 213

带代码294 (膝部气囊)

带代码464 (全屏数字仪表盘)

AR91.60-P-0200LW

型号 257, 290

带代码464 (全屏数字仪表盘)

AR91.60-P-0200FR

3

顺时针转动空气滤清器 (1) 并拆下.

4

断开数字仪表盘全显示屏风扇电机电气连接器 (M4/12x1) 并露出电线 (2).

5

拆下螺栓 (3).

6

将螺栓 (4) 从数字仪表盘全显示屏风扇电机 (M4/12) 的支架上拆下.

7

将数字仪表盘全显示屏风扇电机 (M4/12) 推到一旁, 直至可以够到螺栓 (5).

8

拆下螺栓 (5).

9

将数字仪表盘全显示屏风扇电机 (M4/12) 从通风气道上拆下.

10

按照拆卸的相反顺序进行安装.
