型号

213, 238

始自2021年款

带代码21U (视频录制功能 (Dashcam))

型号

213, 238

始自2021年款

带代码U19 (增强现实视频)

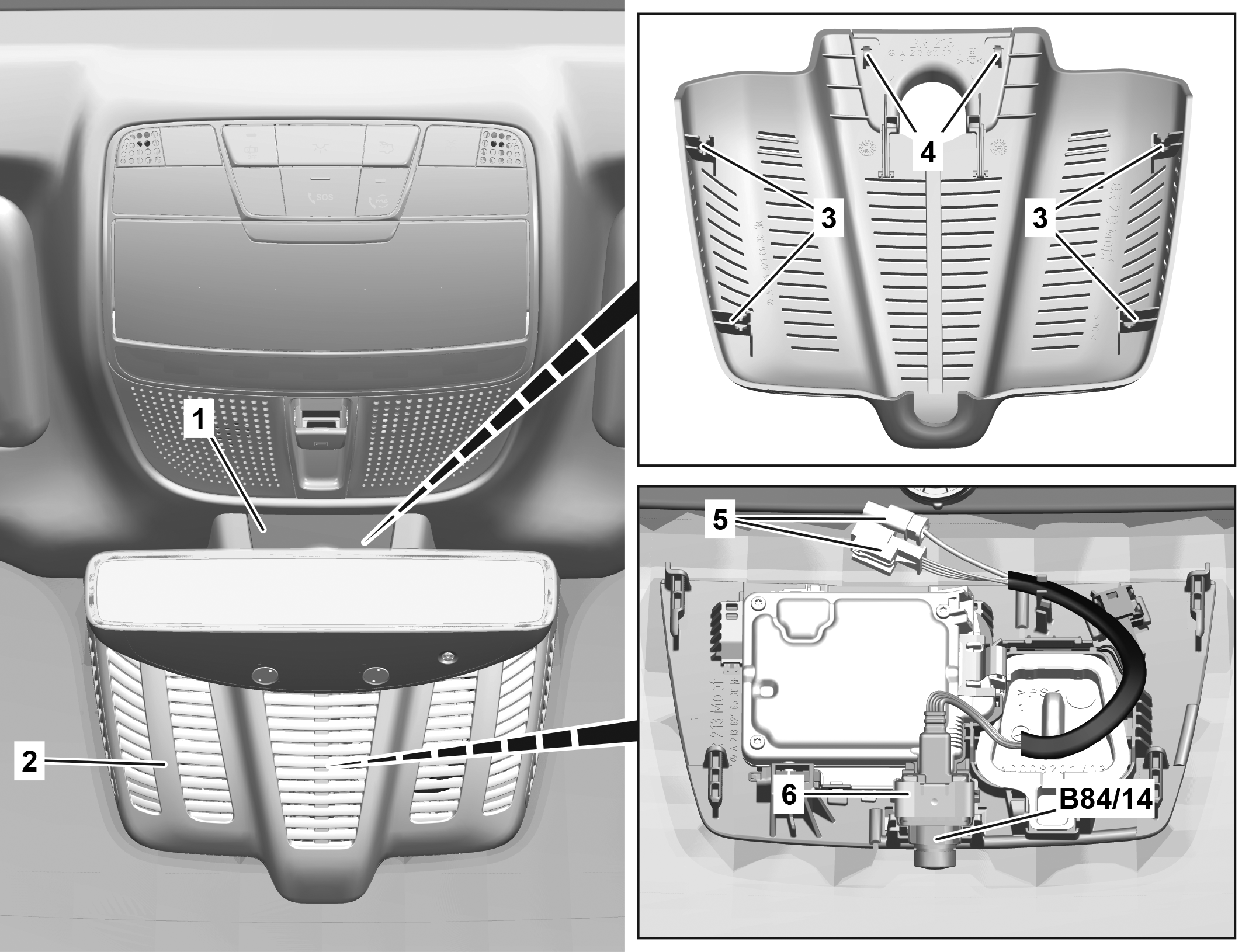

图示为车型 213.0

1

后视镜底座护盖

2

护盖

3

支架

4

掣子爪

5

电气连接器

6

弹簧夹

B84/14

增强现实摄像头

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

关闭点火开关并将遥控钥匙存放在发射范围之外 (至少 2 m).

2

松开掣子爪 (4) 并拆下后视镜底座护盖 (1).

l
拆卸工具

*000589956300

3

将护盖 (2) 从支架 (3) 上松开并拆下.

l
拆卸工具

*000589956300

4

松开并断开电气连接器 (5).

5

拆下弹簧夹 (6) 并拆下增强现实摄像头 (B84/14).

p

切勿接触增强现实摄像头 (B84/14) 的镜头.

否则污染可能会导致增强现实摄像头 (B84/14) 故障.

6

按照拆卸的相反顺序进行安装.

7.1

执行增强现实摄像头 (B84/14) 试运行.

如果已更换增强现实摄像头 (B84/14).

a

型号 213

始自2021年款

带代码21U (视频录制功能 (Dashcam))

型号 213

始自2021年款

带代码U19 (增强现实视频)

AD00.00-P-2000-04B

a

型号 238

始自2021年款

带代码21U (视频录制功能 (Dashcam))

型号 238

始自2021年款

带代码U19 (增强现实视频)

AD00.00-P-2000-06LWO

A

000 588 00 23 00 调整规

WS82.00-P-0028B

A

000 588 11 21 00 调节器

WS82.00-P-0151B

7.2

校准增强现实摄像头 (B84/14).

如果已更换主机 (A26/17) 或已更改摄像头位置 (例如镜头更换, 拆卸增强现实摄像头 (B84/14)).

a

型号 213

始自2021年款

带代码21U (视频录制功能 (Dashcam))

型号 213

始自2021年款

带代码U19 (增强现实视频)

AD00.00-P-2000-04B

a

型号 238

始自2021年款

带代码21U (视频录制功能 (Dashcam))

型号 238

始自2021年款

带代码U19 (增强现实视频)

AD00.00-P-2000-06LWO

A

000 588 00 23 00 调整规

WS82.00-P-0028B

A

000 588 11 21 00 调节器

WS82.00-P-0151B
