型号

213, 238

带代码246 (模拟时钟)

1

储物盒

A70/1

模拟时钟

2

螺栓

N72/1

车顶控制板控制单元

p

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下中央控制台上的护盖

型号 238 带变速箱716

带代码246 (模拟时钟)

AR68.20-P-2350LWP

型号 213 带变速箱716

带代码246 (模拟时钟)

AR68.20-P-2350LWA

型号 238 带变速箱725

带代码246 (模拟时钟)

AR68.20-P-2350LWO

型号 213 带变速箱725

带代码246 (模拟时钟)

AR68.20-P-2350LW

2

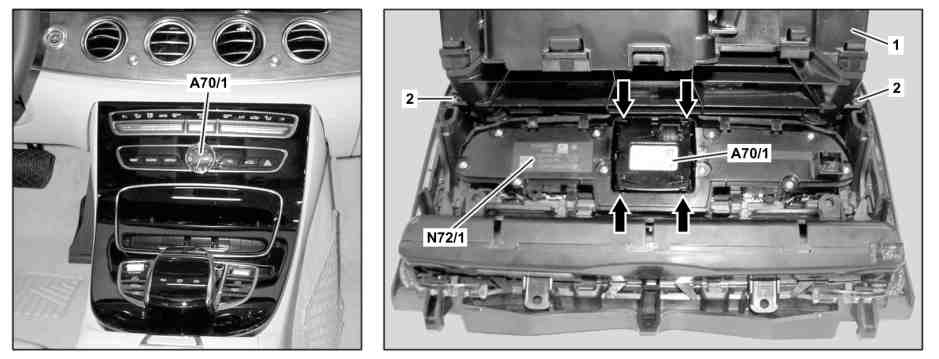

将螺栓 (2) 从储物盒 (1) 上拆下

3

将模拟时钟 (A70/1) 从车顶控制板控制单元 (N72/1) 上的掣子爪 (箭头所示) 上松开

4

提起储物盒 (1), 然后拆下模拟时钟 (A70/1)

5

按照拆卸的相反顺序进行安装
