型号

213, 238

带代码501 (360°摄像头)

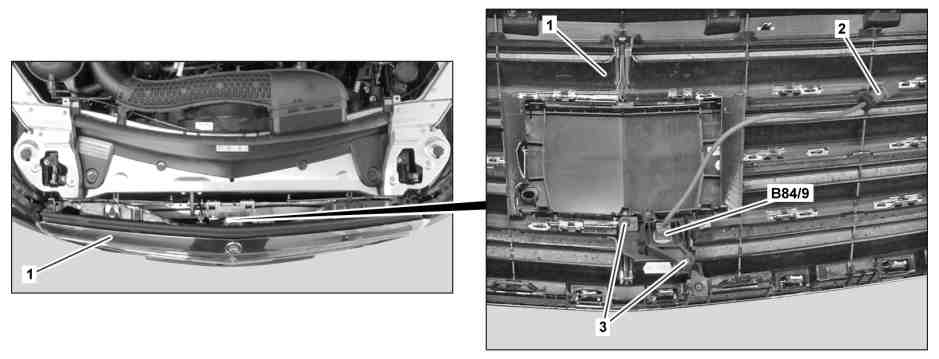

图示为车型 213, 装配尊贵版外饰/代码 (P23)

1

散热器饰板

3

螺栓

2

电气连接器

B84/9

前部 360° 摄像头

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1.1

拆下散热器格栅 (1).

型号 213

带代码501 (360°摄像头)

带代码P23 (EXCLUSIVE 外饰)

型号 238

带代码501 (360°摄像头)

型号 213

带代码501 (360°摄像头)

带代码P23 (EXCLUSIVE 外饰)

AR88.40-P-4001LW

型号 238

带代码501 (360°摄像头)

AR88.40-P-4001LWE

1.2

在前侧顶部处松开前部保险杠并小心地向前拉动.

型号 213

带代码501 (360°摄像头)

除了代码P23 (EXCLUSIVE 外饰)

AR88.20-P-2000LWE

2

将散热器百叶窗的右板条从散热器饰板 (1) 上拆下.

型号 213

带代码501 (360°摄像头)

带代码5U3 (AIRPANEL)

3

断开电气连接器 (2).

型号 213

带代码501 (360°摄像头)

除了代码239 (增强型限距控制系统(Distronic Plus))

除了代码23P (驾驶辅助套件)

除了代码5U3 (AIRPANEL)

型号 238

带代码501 (360°摄像头)

除了代码239 (增强型限距控制系统(Distronic Plus))

除了代码23P (驾驶辅助套件)

4

旋开螺栓 (3).

5

将前部 360° 摄像头 (B84/9) 从散热器格栅 (1) 上拆下.

6

按照拆卸的相反顺序进行安装.

校准

7

校准前部 360° 摄像头 (B84/9).

a

型号 238

带代码501 (360°摄像头)

AD00.00-P-2000-06LWO

a

型号 213

带代码501 (360°摄像头)

AD00.00-P-2000-04B
