型号

213

型号

238

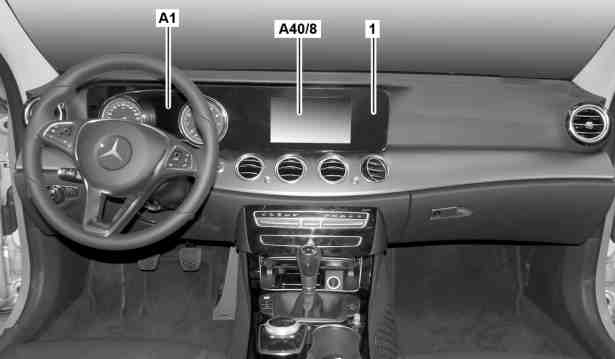

图示为装配 Audio 20 收音机/代码 (522) 的车辆

1

显示模块

A1

仪表盘

A40/8

音频/驾驶室管理及数据系统 (COMAND) 显示屏

2

护盖

3

螺栓

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

关闭点火开关并将遥控钥匙存放在发射范围之外 (至少 2 m)

2

将方向盘完全向下向后移动

3

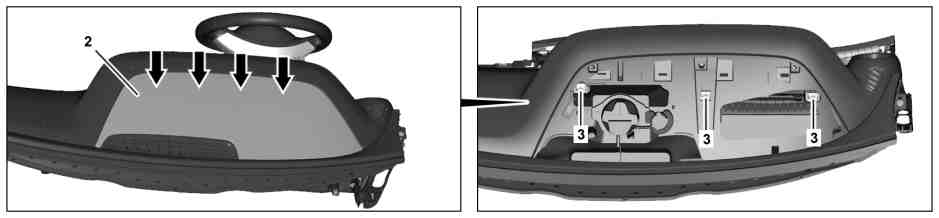

将拆卡器滑动至仪表板和护盖 (2) 之间 (箭头所示), 然后松开并拆下护盖 (2)

l
夹子拆卸器

*452589016300

4

拆下螺栓 (3)

i
安装:
向前推动显示模块 (1), 然后紧固螺栓 (3).

5

使用合适的工具稍稍抬起螺栓 (3) 的固定卡, 然后尽可能使显示模块 (1) 从仪表板中倾斜出来, 以够到电气连接器

p

抬起螺栓 (3) 的固定卡时, 请勿施加过大的力.

否则可能会损坏显示模块 (1).

6

断开电气连接器

i
电气连接器的数量因配置而异.

7

拆下显示模块 (1)

8

按照拆卸的相反顺序进行安装
