AR54.30-P-6401-02LWO
检查平视显示器
型号
213, 238
带代码463 (前视野显示（平视显示系统）)
更改提示
03.08.2020
启用授权服务中心菜单.
操作步骤 8.2
图示为车型 213, 截至 2021 年款
1
+ 和 - 按钮
2
"返回" 按钮
3
手指导航垫
4
多功能显示屏
P00.20-2891-01
将画面设置到中央位置
1
反复按下 "返回" 按钮 (2), 直至菜单选项显示在多功能显示屏 (4) 中.
2
用手指导航垫 (3) 上的滑动压片, 选择菜单项 "平视显示屏" (HUD), 然后按下手指导航垫 (3).
3
用手指导航垫 (3) 上的滑动压片, 选择菜单项 "定位" (Position), 然后按下手指导航垫 (3).
4
用手指导航垫 (3) 上的滑动压片, 选择等级 "0", 然后按下手指导航垫 (3).
调用授权服务中心菜单和测试图像 1
5
反复按下 "返回" 按钮 (2), 直至菜单选项显示在多功能显示屏 (4) 中.
6
用手指导航垫 (3) 上的滑动压片, 选择菜单项 "里程" (Trip), 然后按下手指导航垫 (3).
7
用手指导航垫 (3) 上的滑动压片, 选择标准显示 "总里程" (Total distance).
8.1
型号 213, 238

截至2021年款

带代码463 (前视野显示（平视显示系统）)

按住 "返回" 按钮 (2), 约 1.5 秒后按下手指导航垫 (3).
i
多功能显示屏 (4) 上出现带有以下菜单项的授权服务中心菜单:

"平视显示屏" (Head­up display).
8.2
型号 213, 238

始自2021年款

带代码463 (前视野显示（平视显示系统）)

按住 "主页" 按钮至少 5 秒, 然后按下手指导航垫 (3) 至少 3 秒. 然后按下 "主页" 按钮, 使用手指导航垫 (3) 上的箭头按钮向左导航.
i
多功能显示屏 (4) 上出现带有以下菜单项的授权服务中心菜单:

"平视显示屏" (Head­up display).
9
用手指导航垫 (3) 上的滑动压片, 选择菜单项 "平视显示屏" (Head-up display), 然后按下手指导航垫 (3).
10
用手指导航垫 (3) 上的滑动压片, 选择菜单项 "测试画面" (Test picture), 然后按下手指导航垫 (3).
i
"关闭 (原始画面)" (Off (original picture)) 显示在多功能显示屏 (4) 中.

11
按下手指导航垫 (3) 进行更改.
12
用手指导航垫 (3) 上的滑动压片, 选择 "测试图像 1", 然后按下手指导航垫 (3).
i
测试图像 1 显示在风挡玻璃上.
13
检查并评估测试图像 1.
i
必须至少由 2 人进行评估.

如果如图所示显示 "测试图像 1", 则设置正确.
如果测试图像 1 正确显示,
↓
按下手指导航垫 (3), 用手指导航垫 (3) 上的滑动压片选择 "关闭 (原始画面)" (Off (original picture)), 再次按下手指导航垫 (3), 反复按下 "返回" 按钮 (2), 直至菜单选项显示在多功能显示屏 (4) 中, 然后关闭点火开关.
i
授权服务中心菜单只能通过关闭点火开关来完成.
如果测试图像 1 未正确显示,
↓
继续执行操作步骤 14.
14
按下手指导航垫 (3) 进行更改.
15
用手指导航垫 (3) 上的滑动压片, 选择 "测试图像 7", 然后按下手指导航垫 (3).

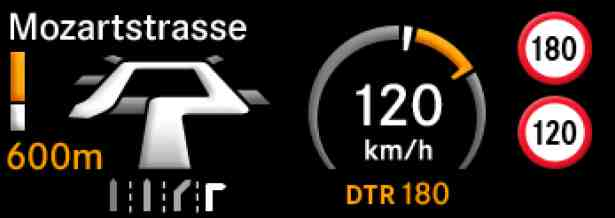

P54.33-3691-74
16
检查并评估测试图像 7.
i
必须至少由 2 人进行评估.

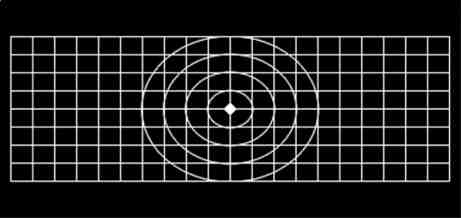

如果如图所示显示 "测试图像 7", 则设置正确.
如果测试图像 7 正确显示,
↓
按下手指导航垫 (3), 用手指导航垫 (3) 上的滑动压片选择 "关闭 (原始画面)" (Off (original picture)), 再次按下手指导航垫 (3), 反复按下 "返回" 按钮 (2), 直至菜单选项显示在多功能显示屏 (4) 中, 然后关闭点火开关.
i
授权服务中心菜单只能通过关闭点火开关来完成.
如果测试图像 7 未正确显示,
↓
继续执行操作步骤 17.
i
如果测试图像 7 未正确显示, 则必须复位授权服务中心菜单参数.

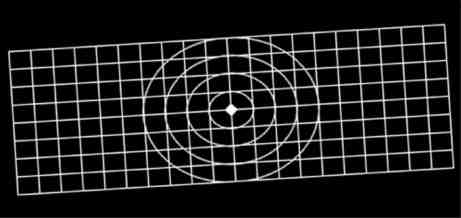

P54.33-3532-10

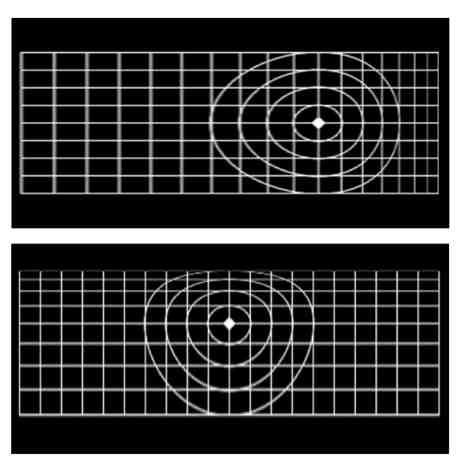

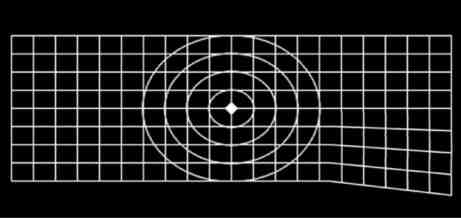

测试图像 7 未正确显示的示例

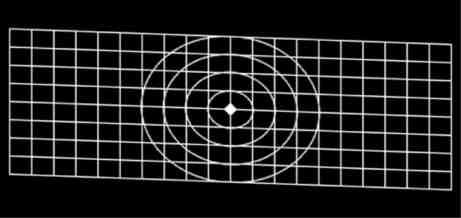

P54.33-3533-10
P54.33-3534-10

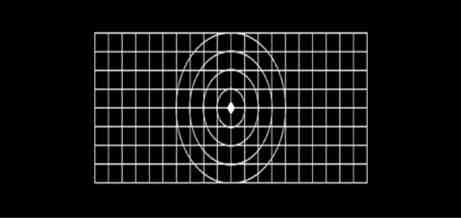

P54.33-3535-10
P54.33-3536-10

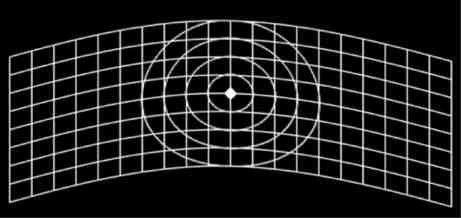

P54.33-3537-10
P54.33-3538-12

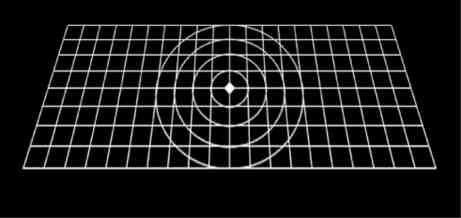

P54.33-3539-10
复位授权服务中心菜单参数
17
按下 "返回" 按钮 (2).
18
用手指导航垫 (3) 上的滑动压片, 选择菜单项 "参数" (Parameters), 然后按下手指导航垫 (3).
19
用手指导航垫 (3) 上的滑动压片, 选择菜单项 "畸变配置" (Warp configuration), 然后按下手指导航垫 (3).
i
复位参数.
20
再次调用测试图像 1 和测试图像 7 并评估.
如果测试图像 1 和测试图像 7 正确显示,
↓
按下手指导航垫 (3), 用手指导航垫 (3) 上的滑动压片选择 "关闭 (原始画面)" (Off (original picture)), 再次按下手指导航垫 (3), 反复按下 "返回" 按钮 (2), 直至菜单选项显示在多功能显示屏 (4) 中, 然后关闭点火开关.
i
授权服务中心菜单只能通过关闭点火开关来完成.
如果测试图像 1 和测试图像 7 未正确显示,
↓
选择菜单项 "参数" (Parameters) 下的个别参数, 然后根据需要用 + 和 - 按钮 (1) 或手指导航垫 (3) 对其进行校正.
