型号

213, 238

始自2021年款

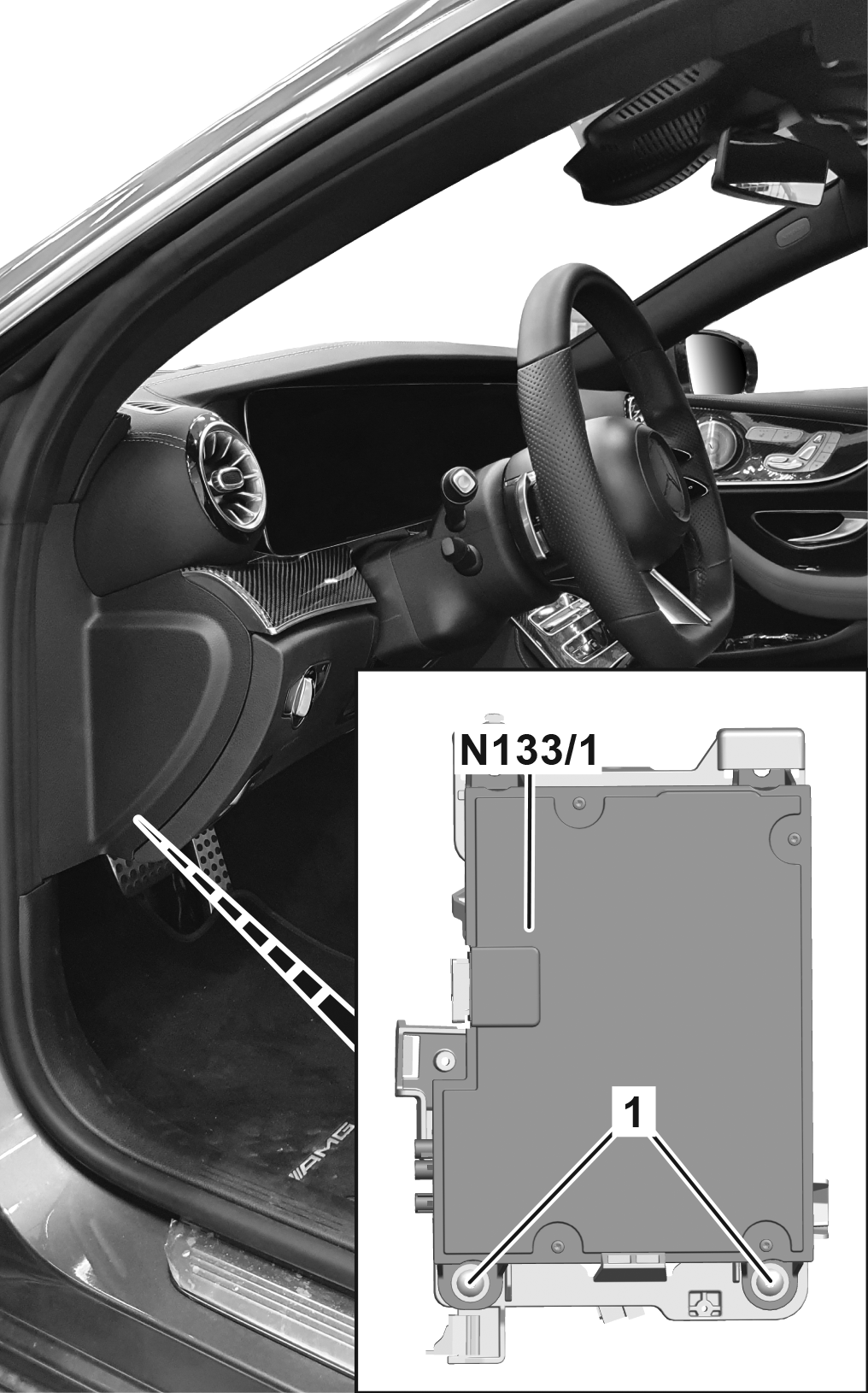

图示为车型 238.3

1

螺栓

N133/1

仪表盘控制单元

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下驾驶员侧仪表板底部饰板.

AR68.10-P-1501LWE

2

拆下螺栓 (1), 并在保持电线连接的情况下拆下仪表盘控制单元 (N133/1).

p

不要挤压或扭结电线或使其受到张力.

这将导致电线损坏, 还可能损害其功能.

3

松开并断开仪表盘控制单元 (N133/1) 的电气连接器, 然后拆下仪表盘控制单元 (N133/1).

4

按照拆卸的相反顺序进行安装.

5

试运行仪表盘控制单元 (N133/1).

更换仪表盘控制单元 (N133/1) 时.

a

型号 213

始自2021年款

AD00.00-P-2000-04B

a

型号 238

始自2021年款

AD00.00-P-2000-06LWO
