型号

213 （213.088/089/288/289除外）

型号

238

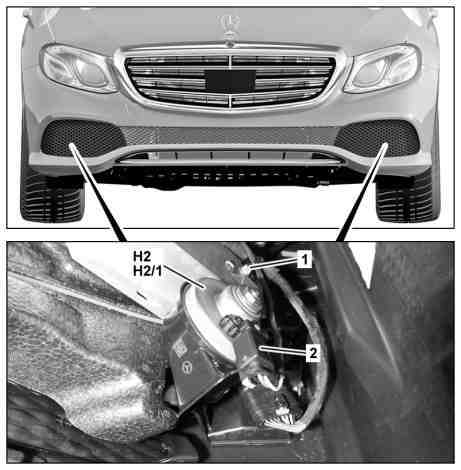

图示为车型 213

1

螺栓

2

电气连接器

H2

左侧喇叭

H2/1

右侧喇叭

e
d

拆卸/安装

1

拆下左前或右前发动机舱内衬

AR61.20-P-1105LWE

2

拆下右侧前部翼子板内衬板

型号 213 （213.088/089/288/289除外）

带代码489 (AIR BODY CONTROL)

型号 238

拆卸右侧喇叭 (H2/1) 时.

AR88.10-P-1300LWE

3

将电气连接器 (2) 从左侧喇叭 (H2) 或右侧喇叭 (H2/1) 上分开

4

拆下左侧或右侧处的螺栓 (1), 然后取下左侧喇叭 (H2) 或右侧喇叭 (H2/1)

5

按照拆卸的相反顺序进行安装
