型号

213, 238

带代码220 (驻车定位系统（PTS）)

型号

213, 238

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

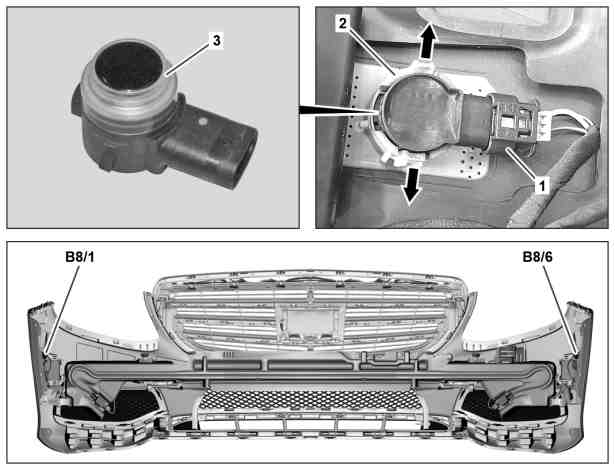

图示为拆下的前保险杠

1

连接器

2

支架

3

密封件

B8/1

外部左前驻车系统车距传感器

B8/6

外部右前驻车系统车距传感器

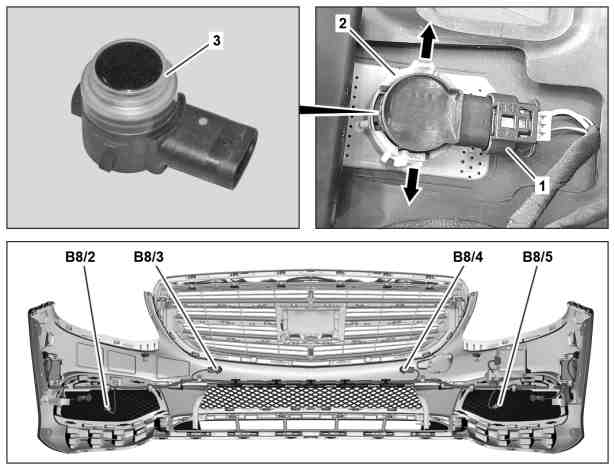

图示为拆下的前保险杠

1

连接器

2

支架

3

密封件

B8/2

中央左前驻车系统车距传感器

B8/3

内部左前驻车系统车距传感器

B8/4

内部右前驻车系统车距传感器

B8/5

中央右前驻车系统车距传感器

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下前保险杠

车距传感器 (B8/2, B8/3, B8/4 或 B8/5) 已拆下时.

AR88.20-P-2000LWE

2

分开翼子板前部区域内的翼子板内衬板, 直到可以接触到车距传感器 (B8/1 或 B8/6)

车距传感器 (B8/1 或 B8/6) 已拆下时.

AR88.10-P-1300LWE

3

拆下碰撞缓冲器

车距传感器 (B8/2, B8/3, B8/4 或 B8/5) 已拆下时.

专业提示
severity=N

碰撞缓冲器的一般说明

AH88.20-P-1000-01A

专业提示
severity=N

行人保护传感器说明

型号 213, 238

带代码220 (驻车定位系统（PTS）)

带代码U60 (行人保护 - 保护性发动机罩)

型号 213, 238

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

带代码U60 (行人保护 - 保护性发动机罩)

AH91.60-P-0001-01A

4

断开车距传感器 (B8/1, B8/2, B8/3, B8/4, B8/5 或 B8/6) 处的连接器 (1)

5

沿箭头方向松开相应支架 (2) 的掣子爪, 然后将车距传感器 (B8/1, B8/2, B8/3, B8/4, B8/5 或 B8/6) 从支架 (2) 上拆下

i
安装:
检查相关密封件 (3).

如果出现故障

↓

更换相关密封件 (3).

6

按照拆卸的相反顺序进行安装

g

检验

7

检查驻车引导装置的功能
