型号

213.0/1

带代码220 (驻车定位系统（PTS）)

型号

213.0/1

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

3

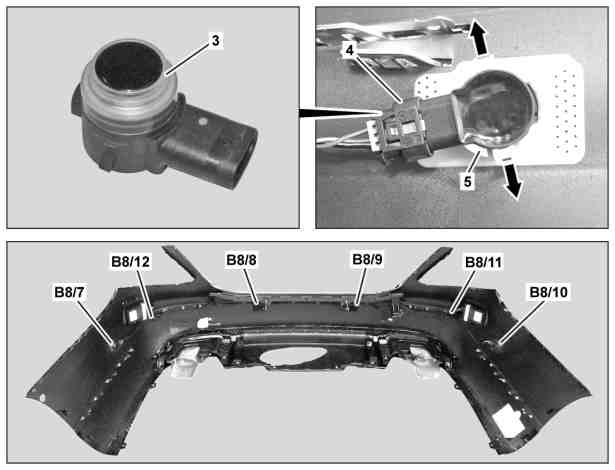

密封件

4

电气连接器

5

支架

B8/7

外部右后驻车系统车距传感器

B8/8

内部右后驻车系统车距传感器

B8/9

内部左后驻车系统车距传感器

B8/10

外部左后驻车系统车距传感器

B8/11

中央左后驻车系统车距传感器

B8/12

中央右后驻车系统车距传感器

e
d

拆卸/安装

1

拆下后保险杠

AR88.20-P-2200LW

2

将电气连接器 (4) 从后部驻车系统车距传感器 (B8/7, B8/8, B8/9, B8/10, B8/11 或 B8/12) 上分开

3

沿箭头方向松开支架 (5) 上的掣子爪, 然后将后部驻车系统车距传感器 (B8/7, B8/8, B8/9, B8/10, B8/11 或 B8/12) 从支架上拆下

i
安装:
确保密封件 (3) 正确落座.

4

按照拆卸的相反顺序进行安装
