型号

213

带代码220 (驻车定位系统（PTS）)

型号

213

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

1

螺栓

5

支架

2

螺母

6

螺母

3

支架

7

螺栓

4

螺母

8

支架

9

螺栓

11

电气连接器

10

支架

N62

驻车系统控制单元

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

AH80.61-P-0001-01A

e
d

拆卸/安装

1

试运行驻车系统控制单元 (N62)

更换驻车系统控制单元 (N62) 时.

a

AD00.00-P-2000-04B

2.1

拆下左侧行李舱内衬

型号 213.0/1

带代码220 (驻车定位系统（PTS）)

型号 213.0/1

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

AR68.30-P-4800LWE

2.2

拆下左侧载物舱内衬

型号 213.2

带代码220 (驻车定位系统（PTS）)

型号 213.2

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

AR68.30-P-1185LWE

3

关闭点火开关并将遥控钥匙存放在发射范围之外 (至少 2 m)

4

将重低音扬声器从行李箱上拆下

型号 213

带代码220 (驻车定位系统（PTS）)

带代码811 (高端音响系统)

型号 213

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

带代码811 (高端音响系统)

型号 213.0/1

带代码220 (驻车定位系统（PTS）)

带代码811 (高端音响系统)

型号 213.0/1

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

带代码811 (高端音响系统)

AR82.62-P-7841LWE

5

拆下螺栓 (1), 松开螺母 (2), 然后将支架 (3) 连同音响系统控制单元一起拆下并放到一旁

型号 213

带代码220 (驻车定位系统（PTS）)

带代码810 (高级音响系统)

型号 213

带代码220 (驻车定位系统（PTS）)

带代码811 (黑色)

型号 213

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

带代码810 (高级音响系统)

型号 213

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

带代码811 (高端音响系统)

i
不必分开电气连接器.

6

松开螺母 (4), 将支架 (5) 连同控制单元一起拆下并放到一旁

型号 213

带代码220 (驻车定位系统（PTS）)

带代码459 (带可调式减震装置的钢制悬挂系统)

型号 213

带代码220 (驻车定位系统（PTS）)

带代码489 (AIRMATIC)

型号 213

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

带代码459 (带可调式减震装置的钢制悬挂系统)

型号 213

带代码235 (带驻车定位系统 (PARKTRONIC) 的驻车引导装置)

带代码489 (AIRMATIC)

i
不必分开电气连接器.

i
安装在支架 (5) 上的控制单元的数量随车辆安装设备不同而异.

7

松开螺母 (6), 拆下螺栓 (7), 然后将支架 (8) 连同控制单元一起拆下并放到一旁

如果已安装.

i
必须断开电气连接器.

i
安装在支架 (8) 上的控制单元的数量随车辆装备不同而异.

8

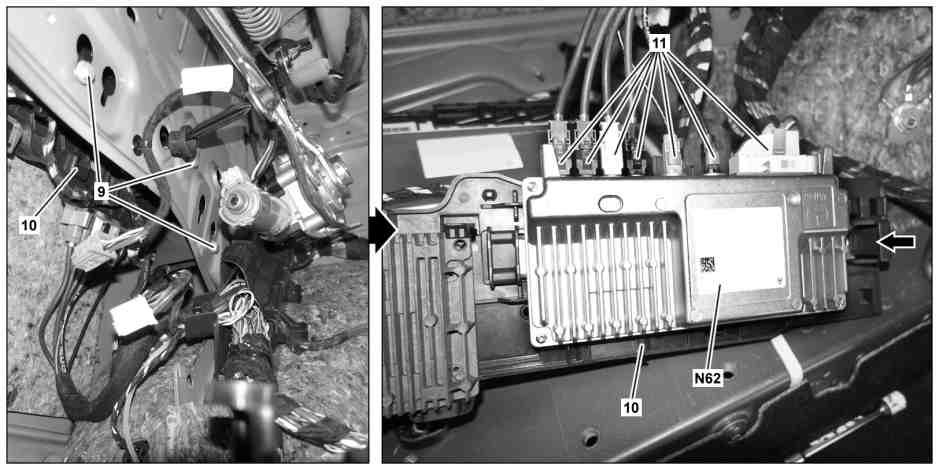

拆下螺栓 (9), 然后拆下支架 (10)

9

断开电气连接器 (11)

i
电气连接器 (11) 的数量取决于车辆相关装备.

10

将驻车系统控制单元 (N62) 从支架 (10) (箭头所示) 上松开并取下

11

按照拆卸的相反顺序进行安装
