型号

213.0/1

带代码218 (倒车摄像机)

型号

213.0/1

带代码501 (360°摄像头)

更改提示

06.12.2019

校准设备, 新增.

步骤 13.2

1

拉手

4

电气连接器

6

电气连接器

2

行李箱盖

5

电气连接器

7

保护套

3

螺母

1

拉手

8

固定夹

9

螺丝刀

B84/3

后视摄像头 (装配后视摄像头/代码 (218))

B84/10

后部 360° 摄像头 (装配 360° 摄像头/代码 (501))

a
警告
severity=W

在拆卸,安装或校准发动机罩、车门、行李箱盖/车厢后门或滑动天窗时有轧伤或夹伤手指的
风险
。

部件移动时, 肢体不能进入机器的工作范围.

AS00.00-Z-0011-01A

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

关于行李箱免接触开启功能 (HANDS-FREE ACCESS) 的说明

型号 213.0/1

带代码218 (倒车摄像机)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

型号 213.0/1

带代码501 (360°摄像头)

带代码P17 (KEYLESS-GO（无钥匙起动）套件)

AH80.61-P-0001-01A

e
d

拆卸/安装

1

关闭点火开关并将遥控钥匙存放在发射范围以外 (至少 2 m).

2

拆下行李箱盖 (2) 拉手嵌条.

AR88.50-P-5062LF

3

拆下行李箱盖 (2) 饰板.

AR68.30-P-8151LWE

4

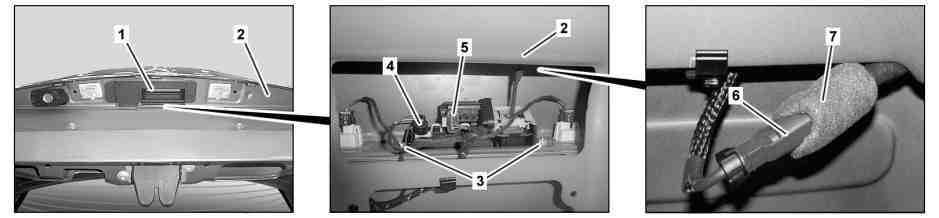

推回保护套 (7), 然后分开电气连接器 (6).

5

拆下螺母 (3).

6

将拉手 (1) 从行李箱盖 (2) 上拆下, 直到可以接触到电气连接器 (4, 5).

7

松开并断开电气连接器 (4, 5), 然后拆下拉手 (1).

8

松开并折起固定夹 (8).

9

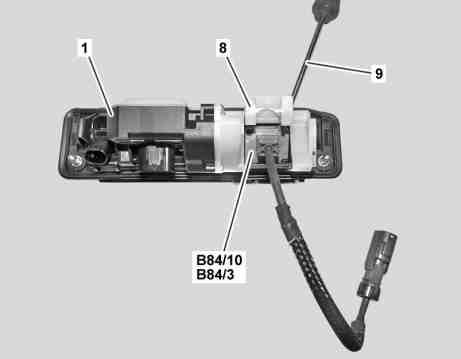

使用合适的螺丝刀 (9) 将固定夹 (8) 从拉手 (1) 上拆下.

10

将后视摄像头 (B84/3) 或后部 360° 摄像头 (B84/10) 从拉手 (1) 中拉出.

11

按照拆卸的相反顺序进行安装.

试运行

12

使用车辆诊断系统试运行后视摄像头 (B84/3).

型号 213.0/1

带代码218 (倒车摄像机)

除了代码235 (主动式驻车辅助系统)

更换后视摄像头 (B84/3) 时.

a

AD00.00-P-2000-04B

校准

13.1

使用诊断系统校准后部 360° 摄像头 (B84/10) 或后视摄像头 (B84/3).

型号 213.0/1

带代码218 (倒车摄像机)

带代码235 (主动式驻车辅助系统)

型号 213.0/1

带代码501 (360°摄像头)

a

AD00.00-P-2000-04B

13.2

使用车辆诊断系统校准后视摄像头 (B84/3).

型号 213.0/1

带代码218 (倒车摄像机)

除了代码235 (主动式驻车辅助系统)

a

AD00.00-P-2000-04B

l
校准设备

*000589012100
