型号

205.0/1/2, 253.1/9

始自2016年款

带代码501 (360°摄像头)

型号

205.3/4, 213, 238, 253.3

带代码501 (360°摄像头)

型号

293

带代码501 (360°摄像头)

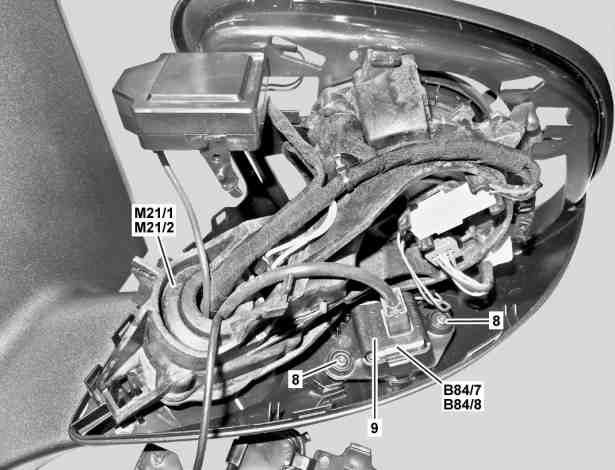

图示为车型 205.0 的车辆左侧

8

螺栓

9

支架

B84/7

左侧车外后视镜 360° 摄像头

B84/8

右侧车外后视镜 360° 摄像头

M21/1

驾驶员侧外部后视镜

M21/2

乘客侧外部后视镜

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

e
d

拆卸/安装

1

拆下驾驶员侧车外后视镜 (M21/1) 或前排乘客侧车外后视镜 (M21/2) 上的饰板.

AR88.70-P-9040LF

2

松开电话天线, 然后在保持线路连接的情况下放到一旁

型号 205.0/1/2, 253.1/9

始自2016年款

带代码274 (电话天线)

带代码501 (360°摄像头)

型号 205.3/4, 213, 238, 253.3, 293

带代码274 (电话天线)

带代码501 (360°摄像头)

AR82.62-P-0011LW

3

将电气连接器从左侧摄像头 (B84/7) 或右侧摄像头 (B84/8) 上松开并断开.

4

拆下螺栓 (8).

5

将支架 (9) 连同左侧车外后视镜 360° 摄像头 (B84/7) 或右侧车外后视镜 360° 摄像头 (B84/8) 一起拆下

6

将左侧车外后视镜 360° 摄像头 (B84/7) 或右侧车外后视镜 360° 摄像头 (B84/8) 一起从支架 (9) 上松开并拆下.

更换左侧外部后视镜 360° 摄像头 (B84/7) 或右侧外部后视镜 360° 摄像头 (B84/8) 时.

7

按照拆卸的相反顺序进行安装.

8.1

使用车辆诊断系统校准左侧车外后视镜 360° 摄像头 (B84/7) 或右侧车外后视镜 360° 摄像头 (B84/8)

拆卸后, 安装左侧车外后视镜 360° 摄像头 (B84/7) 或右侧车外后视镜 360° 摄像头 (B84/8).

a

型号 293

带代码501 (360°摄像头)

AD00.00-P-2000-06FR

a

型号 205.0/1/2, 253.1/9

始自2016年款

带代码501 (360°摄像头)

型号 205.3/4, 213, 253.3

带代码501 (360°摄像头)

AD00.00-P-2000-04B

a

型号 238

带代码501 (360°摄像头)

AD00.00-P-2000-06LWO

8.2

使用车辆诊断系统校准左侧车外后视镜 360° 摄像头 (B84/7) 或右侧车外后视镜 360° 摄像头 (B84/8), 前部 360° 摄像头和后部 360° 摄像头.

拆卸/安装左侧车外后视镜 360° 摄像头 (B84/7) 或右侧车外后视镜 360° 摄像头 (B84/8) 和另一个 360° 摄像头后.

a

型号 293

带代码501 (360°摄像头)

AD00.00-P-2000-06FR

a

型号 205.0/1/2, 253.1/9

始自2016年款

带代码501 (360°摄像头)

型号 205.3/4, 213, 253.3

带代码501 (360°摄像头)

AD00.00-P-2000-04B

a

型号 238

带代码501 (360°摄像头)

AD00.00-P-2000-06LWO
