型号

213

型号

238

更改提示

13.07.2016

打开发动机罩, 新增

操作步骤 1

图示为车型 213, 装配发动机 274, 不带车身底部的防护措施/代码 481

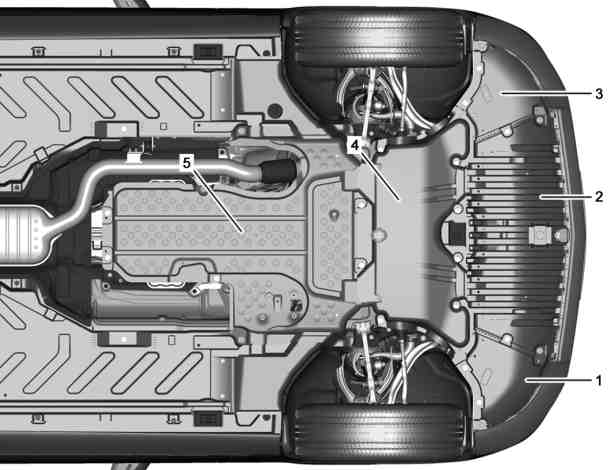

1

左前发动机舱饰板

2

前排中央发动机舱饰板

3

右前发动机舱饰板

4

中央发动机舱饰板

5

后部发动机舱饰板

a
警告
severity=W

通过远程启动功能启动发动机带来的伤害危险

开始作业之前, 打开发动机罩, 不要进入自由旋转部件的转动范围或危险区域, 穿上密闭且紧身的工作服.

AS00.00-Z-0024-01A

e
d

拆卸/安装

1

打开发动机罩

带遥控起动功能的车辆

2

升起车辆

AR00.60-P-1002LWG

3

拆下中央发动机舱饰板 (4)

n
型号 213, 238

带代码481 (保护底板)螺钉/螺栓 - 连接防钻撞护栅

*BA61.40-P-1001-01D

4

拆下左前发动机舱饰板 (1), 中央前部发动机舱饰板 (2), 右前发动机舱饰板 (3) 或后部发动机舱饰板 (5)

i
安装:
将左前发动机舱饰板 (1) 和右前发动机舱饰板 (3) 推动中央前部发动机舱饰板 (2) 下面.

5

按照拆卸的相反顺序进行安装

n
防钻撞护栅

号码

名称

型号 213

带代码481 (保护底板)

型号 238

带代码481 (保护底板)

BA61.40-P-1001-01D

螺钉/螺栓 - 连接防钻撞护栅

Nm

17

17
