AR62.20-P-1200-17LW
安装并焊接轮罩
i
以下图示步骤以车型 205 的车辆左侧为例,并且必须在车辆右侧发生损坏的情况下对以相同方法对车辆右侧执行。

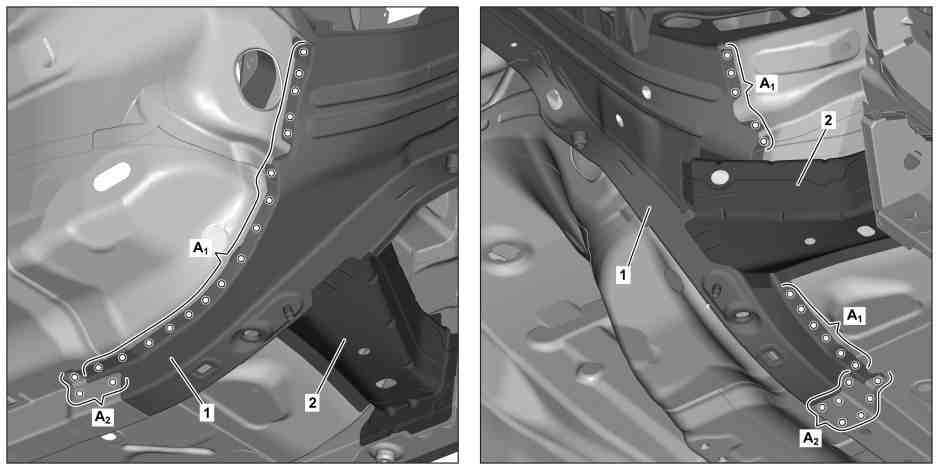

P62.20-4966-09
1
安装轮罩 (1),使用矫正工具配合并固定到位。
3
在轮罩 (1) 上钻制直径为 6.7 mm 的铆钉孔(区域 A
1
和 A
2
)。
i
通过车身上现有的孔钻制铆钉孔(区域 A
2
)。

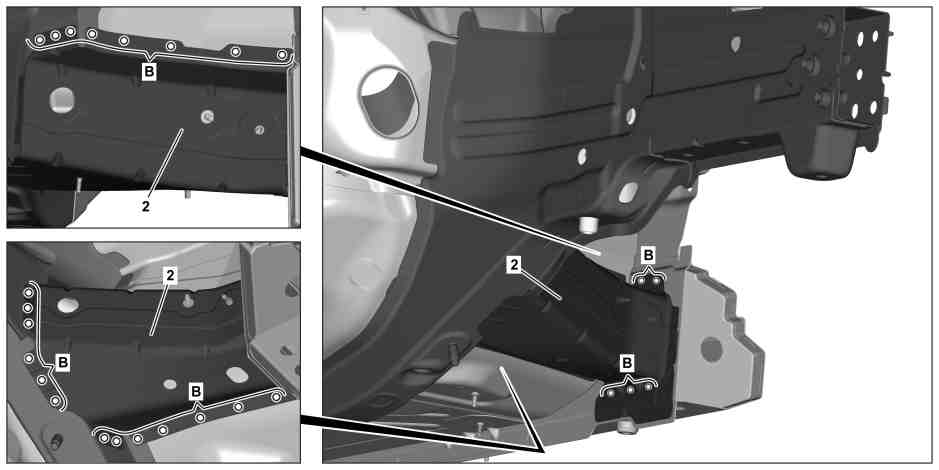

P62.20-4972-09
4
在横梁 (2) 上钻制直径为 6.7 mm 的铆钉孔(区域 B)。
P62.20-4967-09
6
在轮罩 (1) 上钻制直径为 6.7 mm 的铆钉孔(区域 C 和 D)。
8
去除轮罩 (1)、横梁和车身两侧的铆钉孔毛刺。
10
向未粘合区域中的铆接接头内侧的涂抹锌粉涂料。
p
请勿向粘合面涂抹锌粉涂料。
否则可能会出现粘附问题。

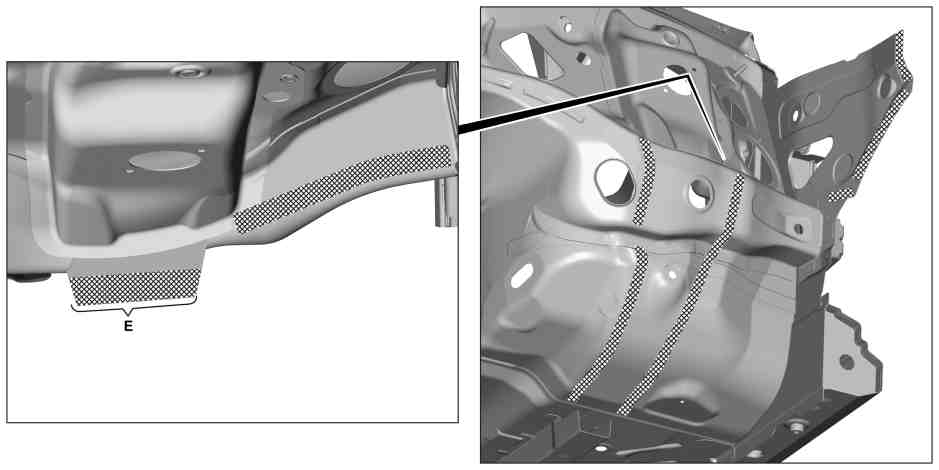

P62.20-4968-09
i
遵循粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。
P62.20-4969-09
13
使用直径为 6.5 x 12.5 的铆钉铆接轮罩 (1)(区域 F)。
14
使用直径为 6.5 x 14.5 的铆钉铆接轮罩 (1)(区域 G)。

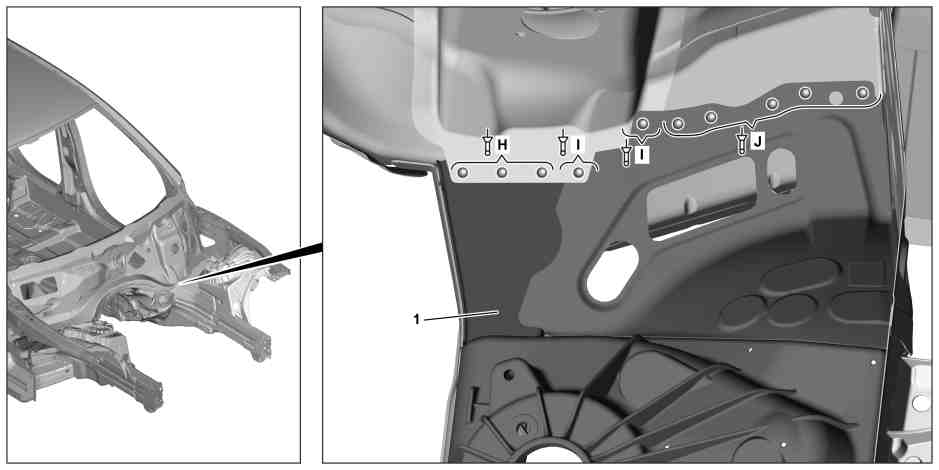

P62.20-4970-09
15
使用直径为 6.4x12 的铆钉铆接轮罩 (1)(区域 J)。
16
使用直径为 6.5x12.5 的铆钉铆接轮罩 (1)(区域 H)。
17
使用直径为 6.5 x 14.5 的铆钉铆接轮罩 (1)(区域 I)。

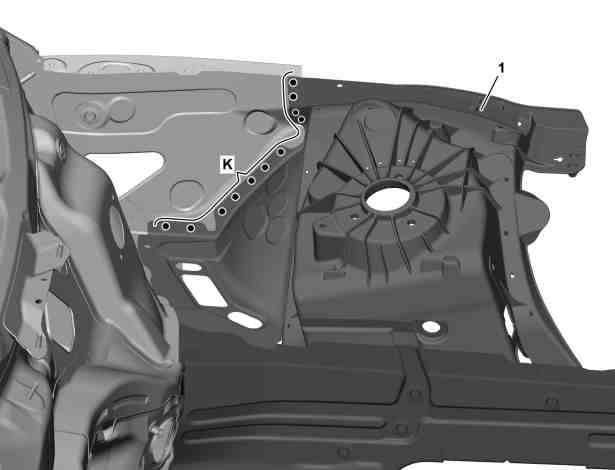

P62.20-4971-06
i
遵循粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。

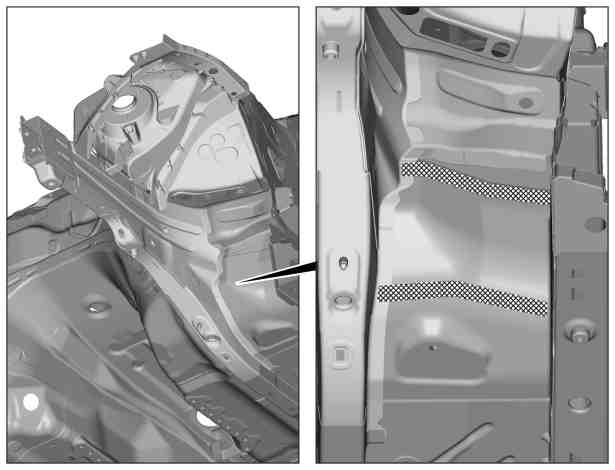

P62.20-4973-06

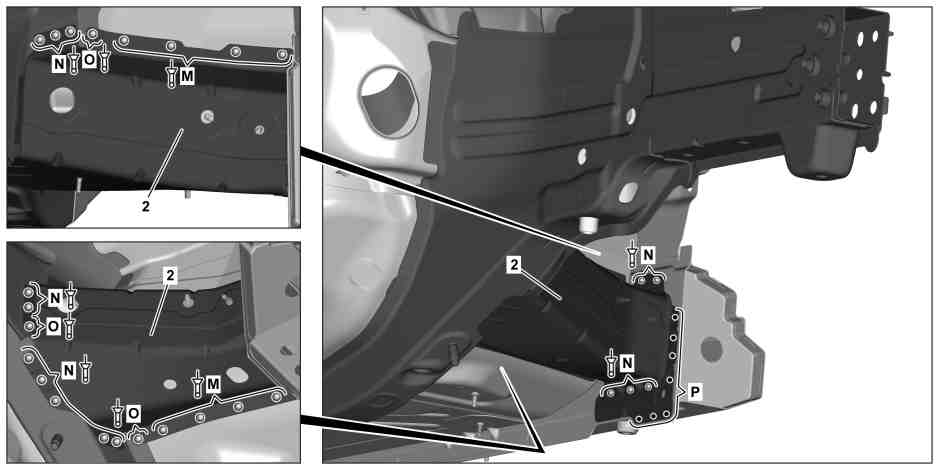

P62.20-4974-09
21
使用直径为 6.4 x 12 的铆钉铆接横梁 (2)(区域 M)。
22
使用直径为 6.5 x 12.5 的铆钉铆接横梁 (2)(区域 N)。
23
使用直径为 6.5 x 14.5 的铆钉铆接横梁 (2)(区域 O)。

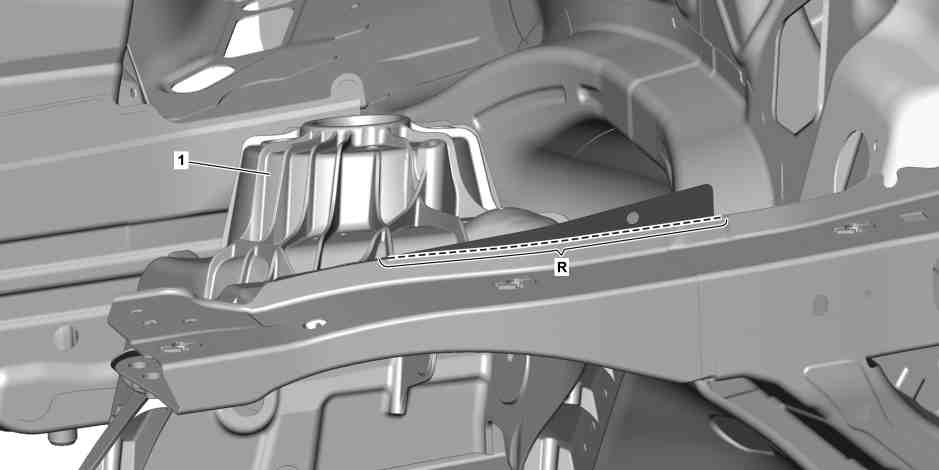

P62.20-5101-09
25
型号 213, 238
分离轮罩 (1) 突起(区域 R)。
