AR62.20-P-1232-04LW
安装悬架滑柱拱形支撑罩
i
以下所示步骤以车型 205 的车辆左侧为例，且必须在车辆右侧发生损坏的情况下以相同方式对车辆右侧执行。

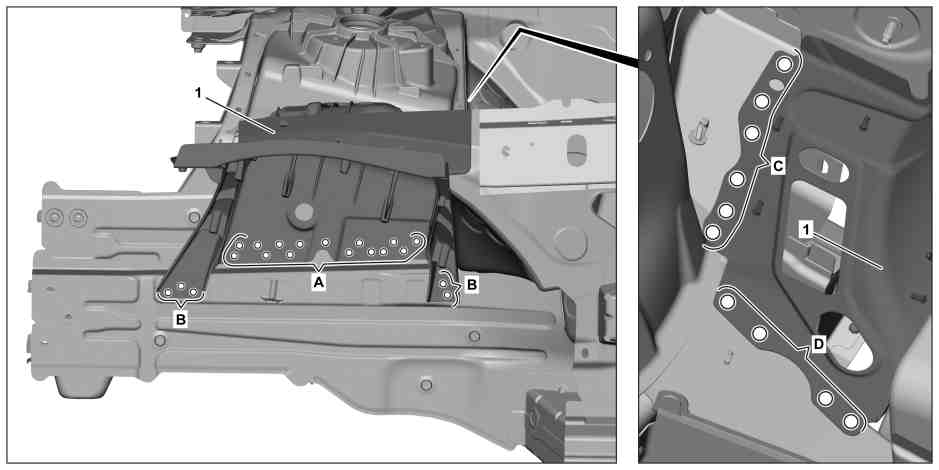

P62.20-4950-09
1
将车身上现有孔的位置转移到悬挂滑柱塔座 (1) 上（区域 B）。
2
安装悬挂滑柱塔座 (1)，使用校正台配合并固定到位。
3
使用直径为 6.7 mm 的钻头在悬挂滑柱塔座 (1) 中钻制铆钉孔（区域 A、B、C 和 D）。
i
通过车身上现有的孔从内侧钻制铆钉孔（区域 A）。
5
清除悬挂滑柱塔座 (1) 和车身两侧的铆钉孔毛刺。

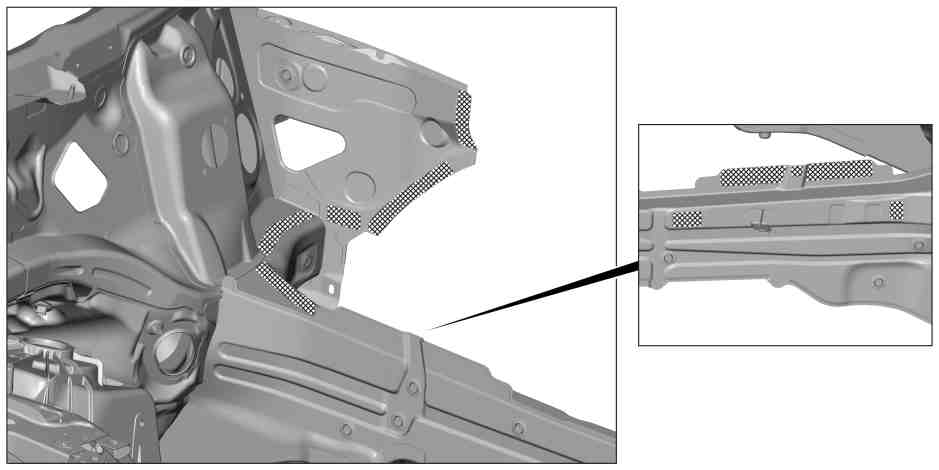

P62.20-4949-09
i
遵循粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。

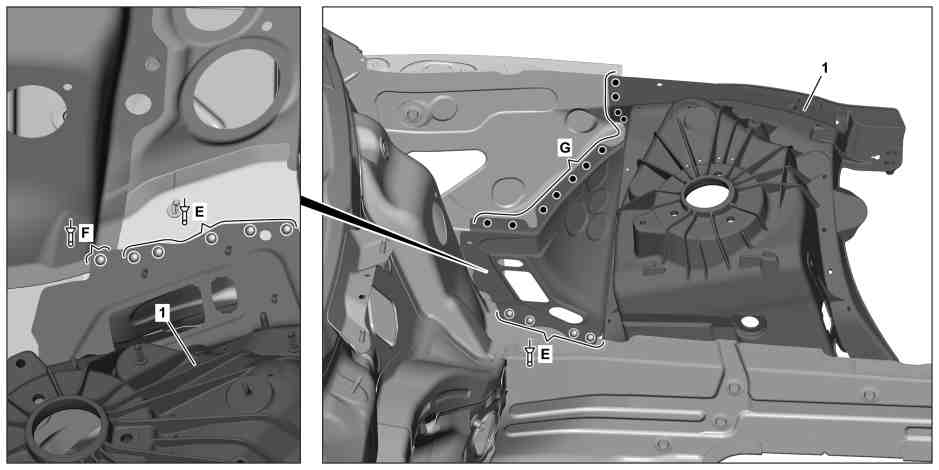

P62.20-4951-09
8
使用矫正工具安装悬挂滑柱塔座 (1) 并固定到位。
9
使用直径为 6.5x12.5 的铆钉铆接悬挂滑柱塔座 (1)（区域 E）。
10
使用直径为 6.4 M6的铆钉铆接悬挂滑柱塔座 (1)（区域 F）。
11
悬挂滑柱塔座 (1)
a
b
（区域 G）。
12
使用直径为 6.5x12.5 的铆钉铆接悬挂滑柱塔座 (1)（区域 H）。
13
从发动机舱侧使用直径为 6.5x14.5 的铆钉铆接悬挂滑柱塔座 (1)（区域 I）。

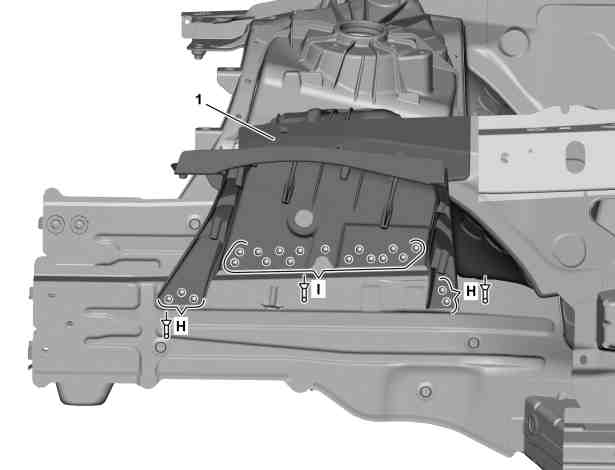

P62.20-4952-06
P62.20-5101-09
14
型号 213, 238
分离轮罩 (1) 突起（区域 R）。
