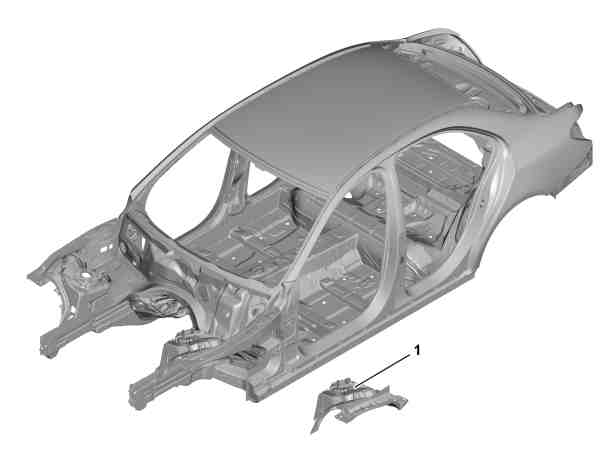

图示为车型 205.0

1

减震器固定轮拱

a
小心
severity=C

被尖锐的汽车部件刮擦有导致
受伤的
风险
.

对带毛刺和锋利边角的车辆部件进行操作或在其附近作业时, 一定要戴上防护手套.

去除维修板件的毛刺.

AS00.00-Z-0017-01A

a
风险
severity=D

有汽车打滑或从举升台上掉落而造成人员
死亡的
风险
。

将汽车在车辆举升机的支柱之间调准位置, 并在汽车制造商规定的车辆举升机支撑点上放置四个支承板.

AS00.00-Z-0010-01A

a
风险
severity=D

操作带 U >= 30 V 交流电压 (AC) 或 U >= 60 V 直流电压 (DC) 的部件和系统时的生命危险

切勿触碰损坏的或故障的带电部件或线路或未绝缘的电气连接和电线.Typ 205.0/1/2, 213, 253, 293

AS00.00-Z-0035-01A

a
风险
severity=D

研磨铝粉有引发爆炸的
风险
,吸入该粉末有危害人体呼吸系统的
风险
。

佩戴防尘面罩, 防护眼镜和防护手套.

使用合适的接地除尘装置.

AS60.00-Z-0007-01N

专业提示
severity=N

有关处理带高电压车载电气系统和/或锂电池和/或气体驱动系统的车辆的一般提示

AH00.00-Z-0300-01A

专业提示
severity=N

关于防止静电放电对电子部件造成损坏的信息

AH54.00-P-0001-01A

专业提示
severity=N

关于蓄电池的说明

AH54.10-P-0001-01A

专业提示
severity=N

关于车身修理的一般信息

AH60.00-N-0001-01A

专业提示
severity=N

粘合面的预处理

AH60.00-P-0008-01SX

专业提示
severity=N

关于铝制部件裂纹诊断的一般信息

AH60.00-P-0014-01N

关于修理超高强度车辆用钢的一般信息

AH60.00-P-0024-01N

铝合金部件和车辆加工说明

AH60.00-P-0034-01LW

关于梅赛德斯-奔驰材料的一般信息

AH98.00-P-9409-03A

e

拆卸

1

拆下修理点区域中的可拆卸零件。

2

使用火花防护毯遮蔽留在车辆中的所有可拆卸零件。

3

部分拆下上部前纵梁。

AR62.20-P-1287LW

4

设定校直机以及校直机横梁和矫正套件。

A

000 588 01 23 00 车身矫直装置

WS60.00-P-0023K

5

将车辆放置在校直机上并紧固。

6

拆下滑柱塔座 (1)。

AR62.20-P-1232-01LW

A

000 588 00 84 00 热风枪

WS54.00-P-0049B

i
市售设备/工具

圆形钢丝刷

焊点铣床

电动车身竖锯

湿式/干式真空吸尘器

铝制工作面

铝制工具

7

准备悬挂滑柱塔座 (1)。

AR62.20-P-1232-03LW

i
市售设备/工具

圆形钢丝刷

铝制工作面

铝制工具

d

安装

a
风险
severity=D

弧焊所使用的高电压存在致命的
风险
。在有高危易燃品的区域进行焊接时有爆炸的
风险
。焊接时溅出的焊渣和紫外线有造成
受伤的
风险
。吸入焊接气体有中毒的
风险
。

使用隔垫. 穿戴防护服, 防护眼镜及防护面罩. 从危险区域移走高度易燃材料. 使用排气系统.

AS00.00-Z-0007-01A

专业提示
severity=N

防止在进行电焊和焊接作业时损坏部件的措施

AH60.00-P-0001-02A

关于铆接的一般信息

AH60.00-P-0003-01N

8

安装悬架滑柱拱形支撑罩 (1)。

AR62.20-P-1232-04LW

A

000 588 01 84 00 焊接器

WS60.00-P-0021K

A

000 588 01 23 00 车身矫直装置

WS60.00-P-0023K

i
市售设备/工具

圆形钢丝刷

电动车身竖锯

手动临时紧固件 6.35 mm

空心铆钉枪（最小拔出力 19 kN）

湿式/干式真空吸尘器

铝制工作面

铝制工具

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1016-13A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

*BR00.45-Z-1012-13A

空心铆钉 ×6.4 M6 (夹距 5.82 mm 至 7.82 mm, 拉脱力最小 16 kN)

*BR00.45-Z-1032-13A

车身双组份粘结剂套件

*BR00.45-Z-1162-02A

9

将车辆从校直机上松开，升起，然后拆下校直机。

10

清洁焊缝和金属板凸缘。

i
市售设备/工具

圆形钢丝刷

铝制工作面

铝制工具

11

部分安装上部前纵梁。

AR62.20-P-1287LW

12

安装修理点区域中的可拆卸零件。

检修工具

号码

名称

订单号

BR00.45-Z-1012-13A

空心铆钉 6.5×12.5 (夹距 2 mm 至 5 mm, 拉脱力最小 19 kN)

A 004 990 16 97

BR00.45-Z-1016-13A

空心铆钉 6.5×14.5 (夹距 4 mm 至 7 mm, 拉脱力最小 19 kN)

A 004 990 17 97

BR00.45-Z-1032-13A

空心铆钉 ×6.4 M6 (夹距 5.82 mm 至 7.82 mm, 拉脱力最小 16 kN)

A 003 990 81 97

BR00.45-Z-1162-02A

车身双组份粘结剂套件

A 012 989 17 71
