AR62.20-P-1260-01LW
分开纵梁前部分
i
以下图示步骤以车型 205 的车辆左侧为例，并且必须在车辆右侧发生损坏的情况下对以相同方法对车辆右侧执行。
P62.20-4913-09

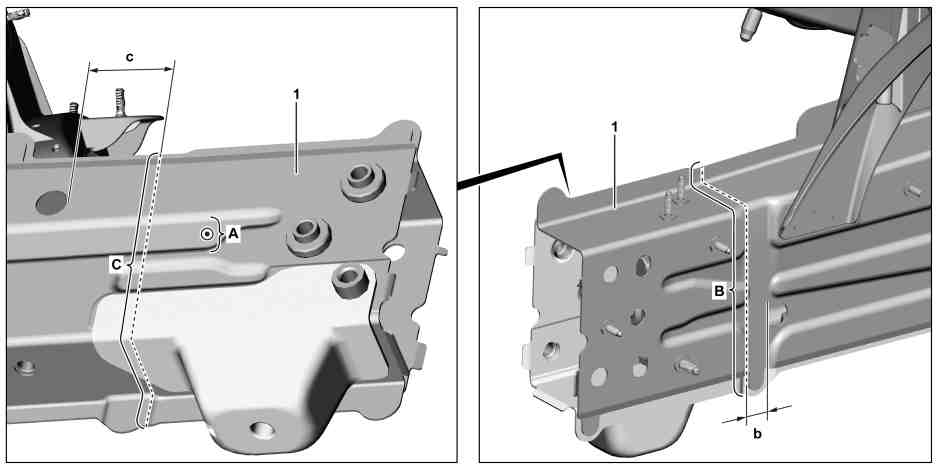

1
露出前纵梁部件 (1) 上的焊点并切除（区域 A）。
2
在前纵梁部件 (1) 上标记用于粗切的分离点并切割（区域 B 和 C）。
p
请勿切割过深。
否则可能损坏并削弱下面的部件。
i
尺寸：
b = 约 20 mm
c = 约 55 mm
i
操作步骤 4、5、7 和 9 通过 Celette 矫直系统中显示和说明。重复使用时，必须以相同方式使用其他经认可的矫直系统。

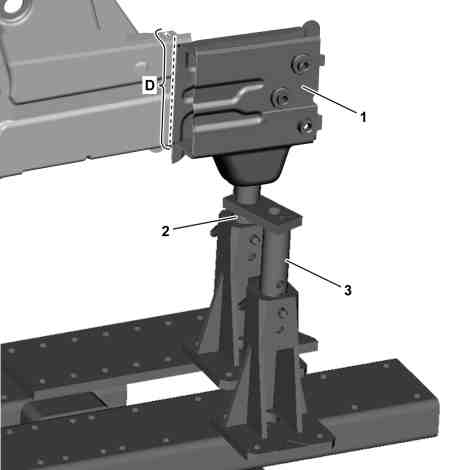

4
使用多区 (Multi-Z) 塔架转移矫正工具（2 和 3）
i
请勿将多区 (Multi-Z) 塔架拧至校直机支撑构件上
5
将前纵梁部件新零件 (1) 固定在矫正工具（2 和 3）上，然后定位在车身内侧。
p
定位车身时，确保多区 (Multi-Z) 塔架中的孔与校直机支撑构件中的孔对齐。
否则无法正确标记分离点。
P62.20-4917-12

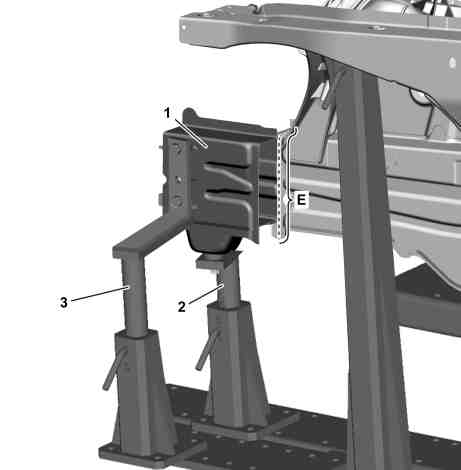

7
使用矫正工具（2 和 3）将前纵梁部件新零件 (1) 定位在车身外侧。
p
定位车身时，确保多区 (Multi-Z) 塔架中的孔与校直机支撑构件中的孔对齐。
否则无法正确标记分离点。

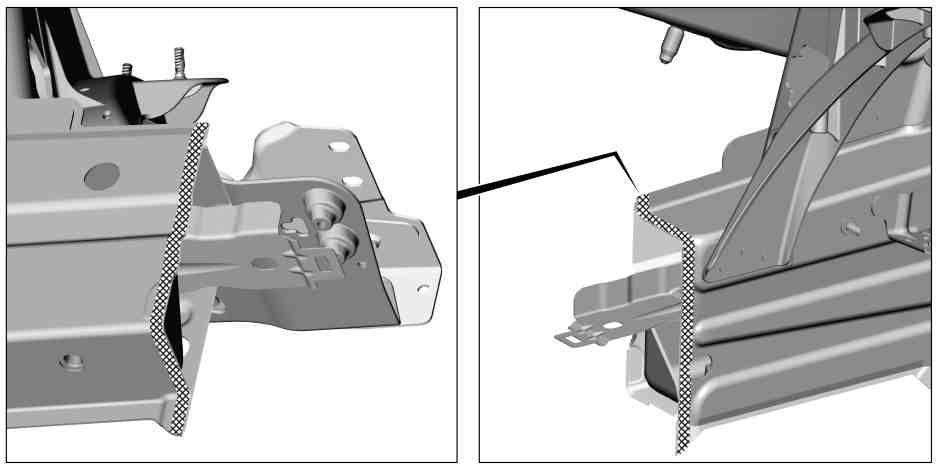

9
拆下前纵梁部件新零件 (1) 和矫正工具（2 和 3）以及多区 (Multi-Z) 塔架。
p
请勿切割过深。
否则可能损坏并削弱下面的部件。
P62.20-4918-12
P62.20-4915-09
