AR62.20-P-1260-07LW
安装和焊接纵梁前部分
型号
205
型号
213
型号
238
型号
253
型号
293
i
以下图示步骤以车型 205 的车辆左侧为例，并且必须在车辆右侧发生损坏的情况下对以相同方法对车辆右侧执行。
1

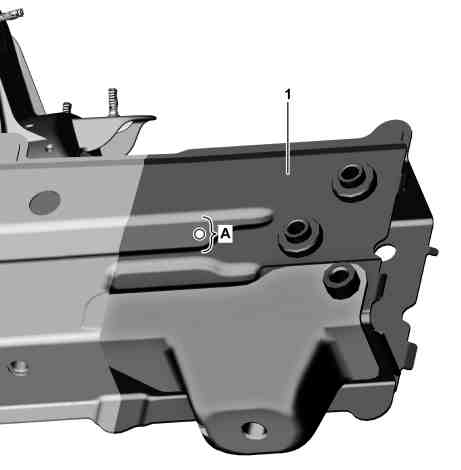

安装后前纵梁部件 (1)，配合矫正工具调整并固定到位。
2
使用直径为 6.7 mm 的钻头在前纵梁部件 (1) 上钻制铆钉孔（区域 A）。
3
拆下矫正工具和前纵梁部件 (1)。
4
去除前纵梁部件 (1) 和车身两侧的铆钉孔毛刺。
5
清除钻屑。
6
在铆接接头内侧涂抹锌粉涂料。
P62.20-4914-12
P62.20-4919-09
7

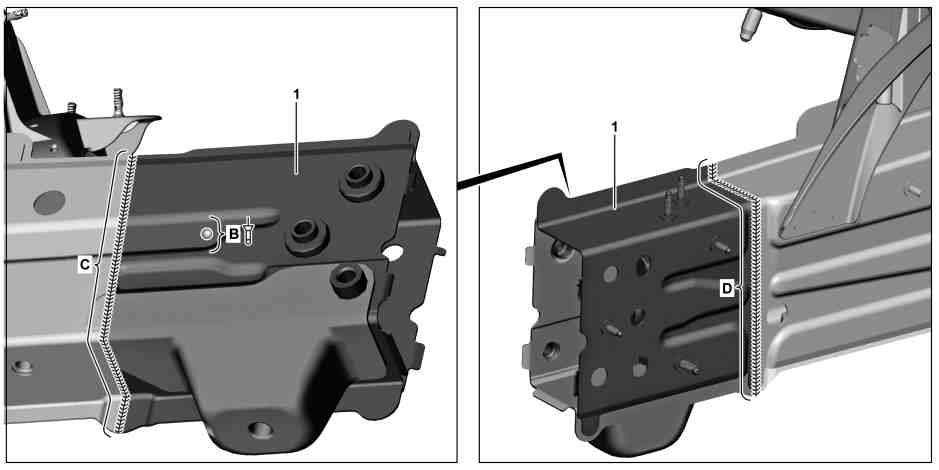

使用矫正工具安装纵梁 (1) 并固定到位。
8
使用直径为 6.5x12.5 的铆钉铆接前纵梁部件 (1)（区域 B）。
9
前纵梁部件 (1)
k
f
（区域 C 和 D）。
i
以一定间隔进行惰性气体保护焊并使其在两次焊接之间冷却。这样可减少热变形。
