型号

205

型号

213

型号

253

型号

293

检修工具

号码

名称

订单号

BR00.45-Z-1056-07A

1K-锌粉涂料

A 000 986 28 00

1

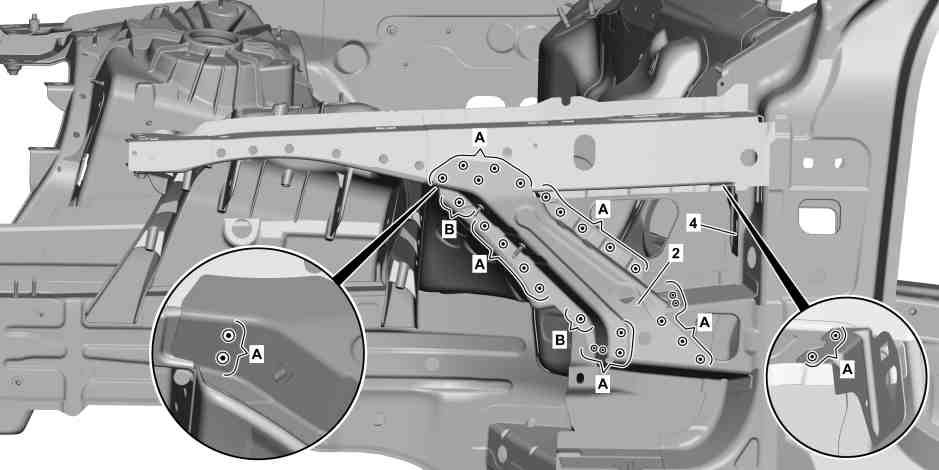

露出支柱 (2) 和支架 (4) 上的焊点并切除（区域 A 和 B）。

i
通过切掉两块金属板的厚度切除焊点（区域 B）。

2

拆下支架 (4)。

3

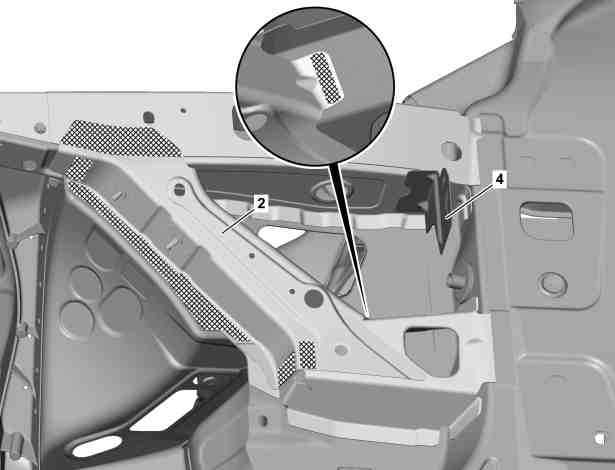

加热交叉阴影区域中的支柱 (2)。

i
交叉阴影区域使用粘合剂粘合。

4

拆下支杆 (2)。

5

型号 205

型号 213

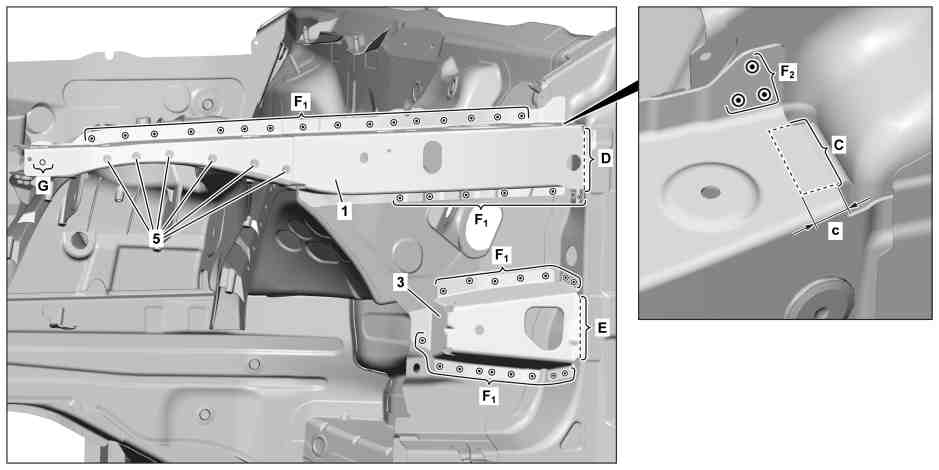

在前纵梁上部 (1) 上标记分离点并切割（区域 C）。

p
请勿切割过深。

否则可能损坏并削弱下面的部件。

i
尺寸：

c = 约 20 mm

6

在前纵梁顶部 (1) 和加强件 (3) 上标记分离点并断开（区域 D 和 E）。

p
请勿切割过深。

否则可能损坏并削弱下面的部件。

7

露出前纵梁顶部 (1) 上的螺钉 (5)，然后拆下。

8.1

型号 205

型号 213

露出前纵梁顶部 (1) 和加强件 (3) 上的焊点并切除（区域 F
1
和 F
2
）。

8.2

型号 253

型号 293

露出前纵梁上部 (1) 和加强件 (3) 上的焊点并切除（区域 F
1
）。

9

露出前纵梁上部 (1) 上的自冲铆钉并使用直径为 6 mm 的钻头钻孔（区域 G）。

10

型号 253

型号 293

露出前纵梁上部 (1) 上的焊点并切除（区域 F
3
）。

11

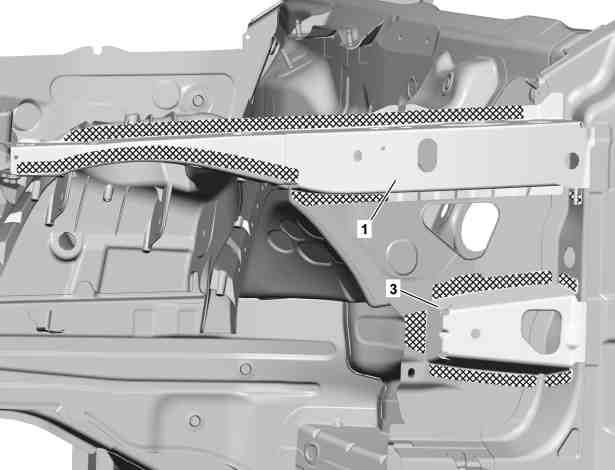

加热交叉阴影区域中的前纵梁上部 (1) 和加强件 (3)。

i
交叉阴影区域使用粘合剂粘合。

12

拆下加强件 (3)。

13

型号 253

型号 293

加热交叉阴影区域中的前纵梁上部 (1)。

i
交叉阴影区域为粘合状态。

14

拆下前纵梁上部 (1)。

15

打磨配合面，直至交叉阴影区域露出金属。

i
打磨点焊凸缘，直至两侧露出金属。

16

清除磨屑和钻屑。

17

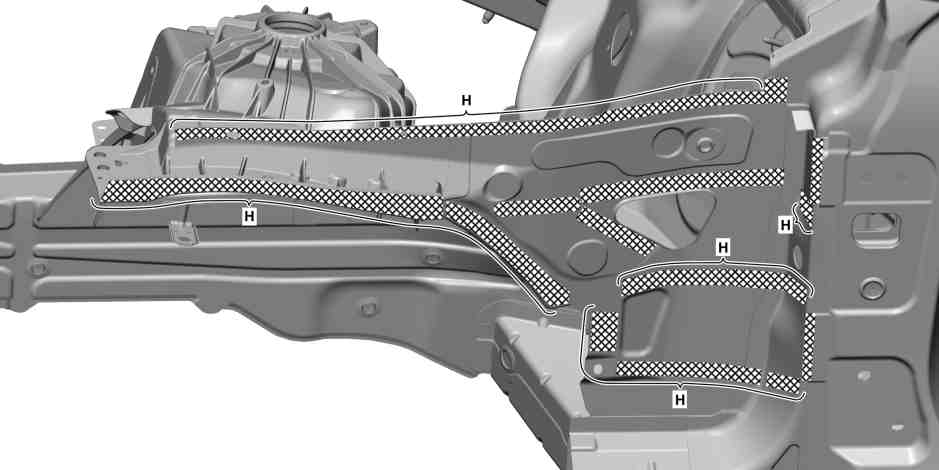

在点焊凸缘内侧涂抹锌粉涂料。须涂抹在安装侧车顶镶板后无法再接取的联结凸缘上。

p
请勿在粘合面上涂抹锌粉涂料（区域 H）。

否则会出现粘附问题。

i
遵循粘合面的预处理规定。

18

型号 253

型号 293

打磨配合面，直至交叉阴影区域露出金属。

19

清除磨屑。
