型号

205

型号

213

型号

253

型号

293

1

安装前纵梁上部 (1)，配合焊接设备，并固定到位。

2

安装加强件 (3)，配合并固定到位。

3

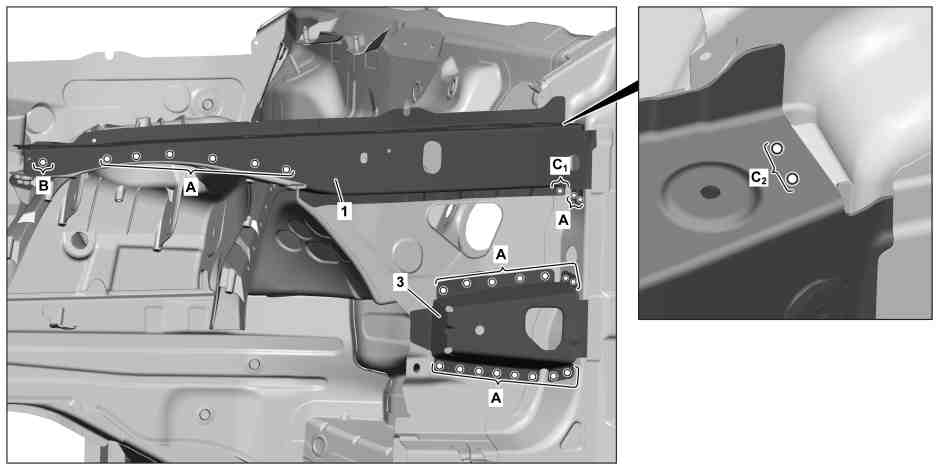

使用直径为 6.7 mm 的钻头在前纵梁上部 (1) 和加强件 (3) 上钻制铆钉孔（区域 A、B 和 C
1
）。

i
通过车身上现有的孔从内侧钻制铆钉孔（区域 B）。

4

型号 205

型号 213

使用直径为 6.7 mm 的钻头在前纵梁上部 (1) 上钻制铆钉孔（区域 C
2
）。

5

型号 253

型号 293

使用直径为 6.7 mm 的钻头在前纵梁上部 (1) 上钻制铆钉孔（区域 C
3
）。

6

拆下前纵梁上部 (1)、加强件和焊接设备。

7

去除前纵梁上部 (1)、加强件和车身两侧的铆钉孔毛刺。

8

清除钻屑。

9

在交叉阴影区域中的车身上涂抹双组分粘合剂。

i
遵循粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。

10

型号 253

型号 293

向车身的交叉阴影区域涂抹双组分粘合剂。

i
遵循粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。

11

安装前纵梁上部 (1)，配合焊接设备，并固定到位。

12

安装加强件 (3) 并固定到位。

13

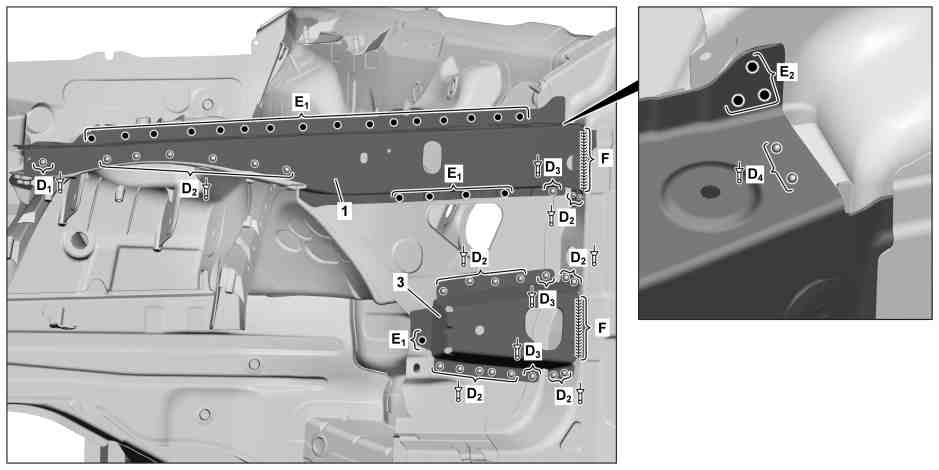

使用直径为 6.5x12.5 的铆钉铆接前纵梁上部 (1) 和加强件 (3)（区域 D
1
和 D
2
）。

14

使用直径为 6.5x14.5 的铆钉铆接前纵梁上部 (1) 和加强件 (3)（区域 D
3
）。

15

型号 205

型号 213

使用直径为 6.5x12.5 的铆钉铆接前纵梁部件 (1)（区域 D
4
）。

16

前纵梁上部 (1)
a
b
（区域 E
1
）。

17

型号 205

型号 213

前纵梁上部 (1)
a
b
（区域 E
2
）。

18

前纵梁上部 (1) 和加强件 (3)
k
f
（区域 F）。

i
以一定间隔进行惰性气体焊接，让焊接区域在两次焊接之间冷却。这样可减少热变形。

19

型号 253

型号 293

使用直径为 6.5x12.5 的铆钉铆接前纵梁上部 (1)（区域 D
5
）。

20

型号 253

型号 293

前纵梁上部 (1)
a
b
（区域 E
3
）。

21

拆下焊接设备。

22

安装支杆 (2) 和支架 (4)，配合并固定到位。

23

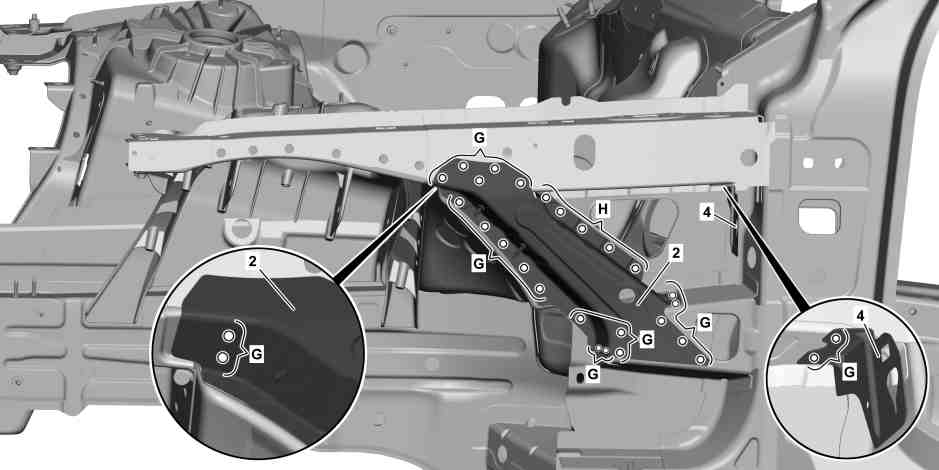

使用直径为 6.7 mm 的钻头在支杆 (2) 和支架 (4) 中钻制铆钉孔（区域 G 和 H）。

24

拆下支杆 (2) 和支架 (4)。

25

去除支杆 (2)、支架 (4) 和车身两侧的铆钉孔毛刺。

26

清除钻屑。

27

使用锌粉涂料涂抹铆接接头内侧。

p
请勿在粘合面上涂抹锌粉涂料（区域 G）。

否则可能会出现粘附问题。

28

在交叉阴影区域中的车身上涂抹双组分粘合剂。

i
遵循粘合面的预处理规定和制造商关于双组分粘合剂干燥和处理时间的规范。

29

安装支杆 (2) 和支架 (4) 并固定到位。

30

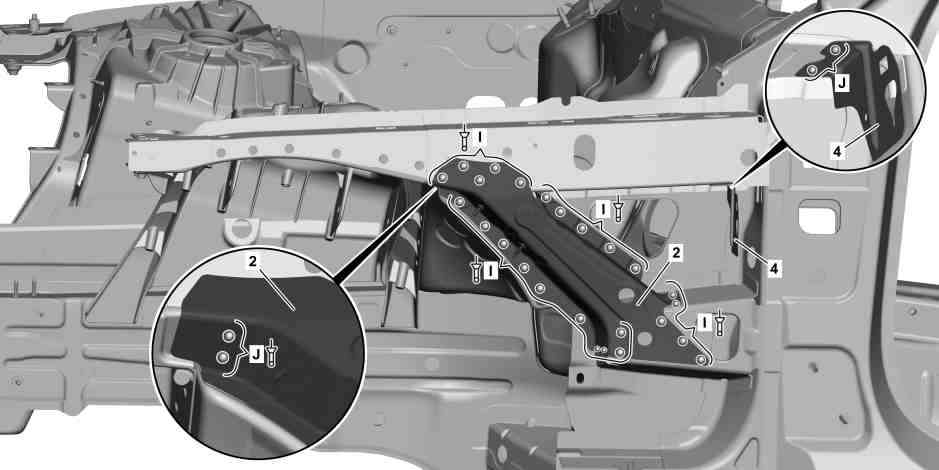

使用直径为 6.5x12.5 的铆钉铆接支杆 (2)（区域 I）。

31

使用直径为 6.4x12 的铆钉铆接支杆 (2) 和支架 (4)（区域 J）。
