型号

205

型号

213

型号

238

型号

253

型号

293

1

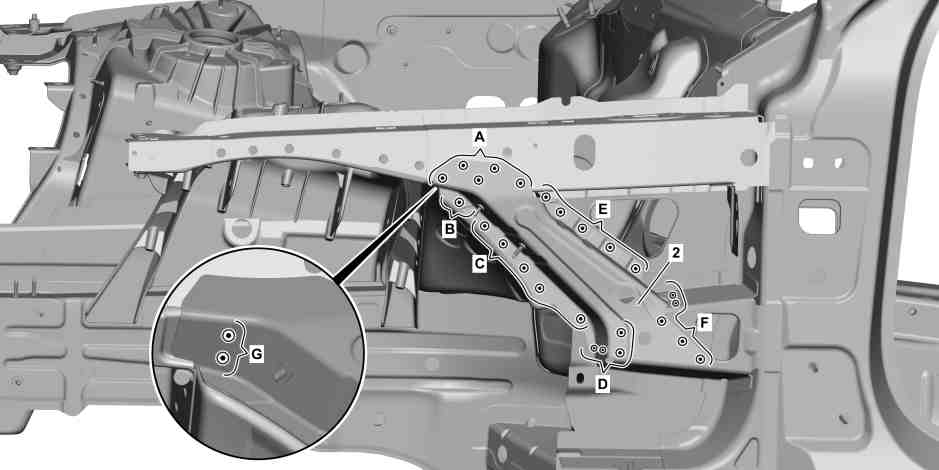

露出支杆 (2) 上的焊点并切除（区域 A、B、C、D、E、F 和 G）。

i
通过切掉两块金属板的厚度切除焊点（区域 B）。

2

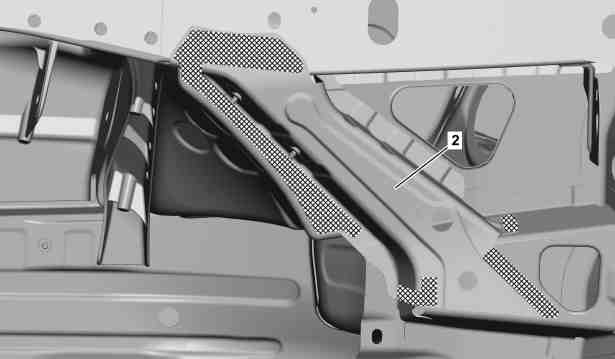

加热交叉阴影区域中的支杆 (2)。

i
交叉阴影区域使用粘合剂粘合。

3

拆下支杆 (2)。

4

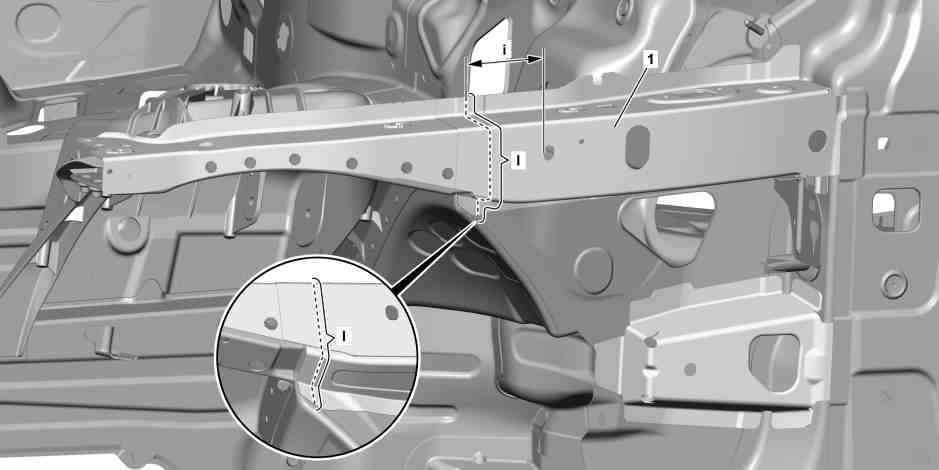

在前纵梁上部 (1) 上标记分离点并切割（区域 I）。

p
请勿切割过深。

否则可能损坏并削弱下面的部件。

i
尺寸：

i= 约.50 mm

5

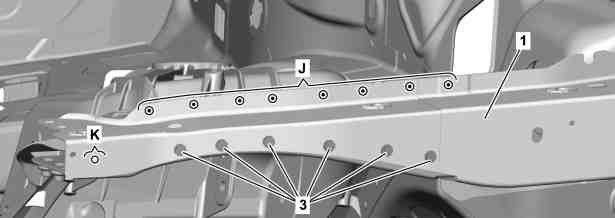

拆下前纵梁上部 (1) 上的螺钉 (3)。

6

露出前纵梁上部 (1) 上的焊点并切除（区域 J）。

7

露出前纵梁上部 (1) 上的自冲铆钉并使用直径为 6 mm 的钻头钻孔（区域 K）。

8

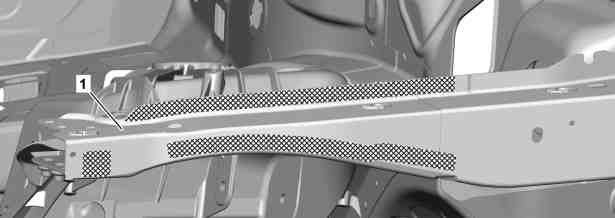

加热交叉阴影区域中的前纵梁上部 (1)。

i
交叉阴影区域使用粘合剂粘合。

9

拆下前纵梁上部 (1)。

10

打磨配合面，直至交叉阴影区域露出金属。

i
打磨点焊凸缘，直至两侧露出金属。

11

清除磨屑和钻屑。

12

使用锌粉涂料涂抹点焊凸缘的内侧。

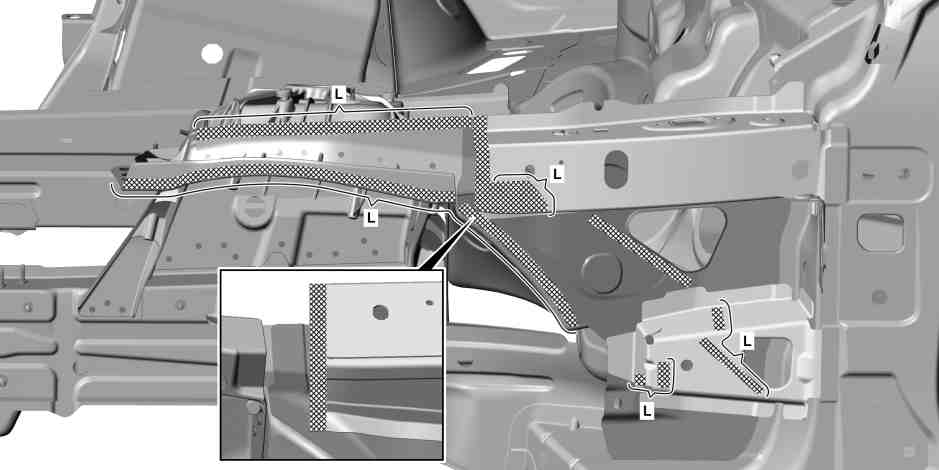

p
请勿在粘合面上涂抹锌粉涂料（区域 L）。

否则可能会出现粘附问题。

i
遵循粘合面的预处理规定。
